Software

Wie auf der Startseite bereits vermerkt, werden die meisten Design mit Solid Edge und Illustrator entworfen. Dennoch will ich hier ein wenig detaillierter auf die verwendete Software eingehen.

2D CAD: Solid Edge 2D Drafting

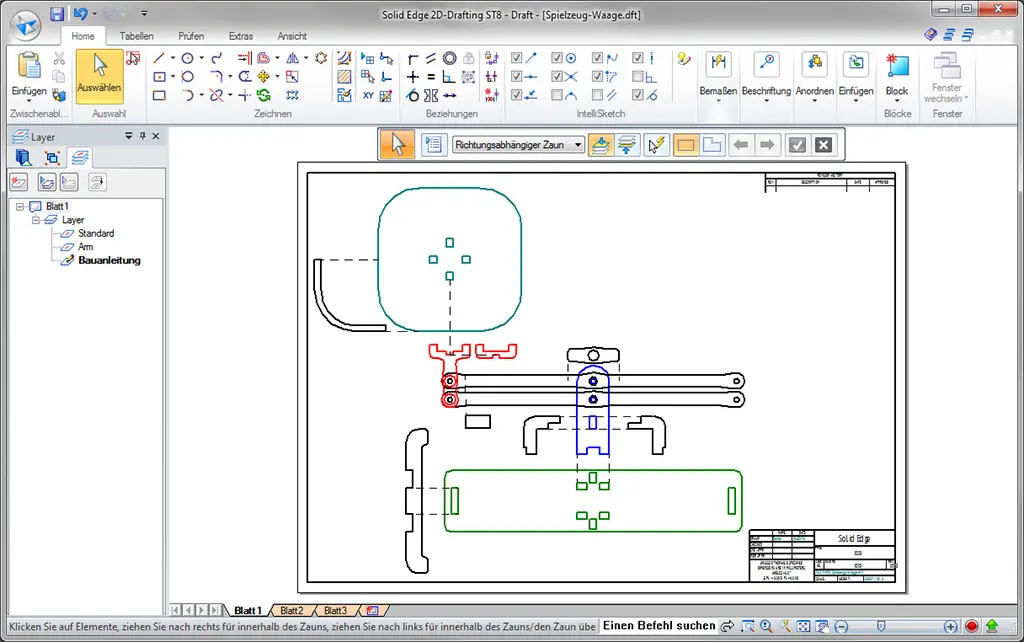

Diese professionelle CAD-Software wird als die 2D-Version der kompletten PLM-Suite von Siemens entwickelt und (für Hobbybenutzer) kostenfrei zur Verfügung gestellt. Als parametrisches CAD-System eignet sich das Programm besonders für technische Konstruktion. Mit Hilfe wie geometrischen Beziehungen, Verrundungen, Versatz und vielem mehr lassen sich Ideen schnell konkretisieren.


Download ST9 (kostenlos) Download ST10 (kostenlos)

Fusion Slicer (vormals 123D Make, jetzt als veraltet gekennzeichnet)

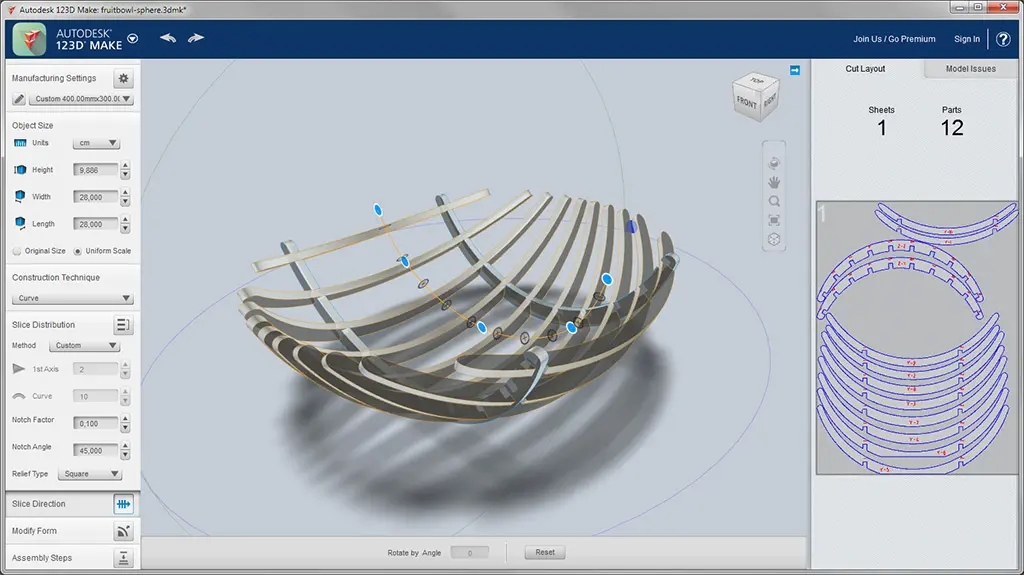

Dieses faszinierende Tool von Autodesk zerlegt fertige Volumenkörper scheibenweise in Steckgeometrien. Dabei bietet es unterschiedliche Modi. Selbst eine animierte Vorschau des Zusammenbaus ist möglich. Das Ergebnis wird als PDF, EPS oder DXF exportiert.


Download (kostenlos)

3D CAD: Fusion360

Fusion360 ist eine vollwertige 3D-Software, inklusive einem attraktivem Renderer und einem integrierten CAM. Leider ist der Funktionsumfang und die Anforderung an den Rechner so groß, dass die Lernkurve ziemlich steil ist. Ein paar Renderings sind schnell erzeugt, die ernsthafte Nutzung des vollen Funktionsumfangs bedarf aber einer erhebliche Einarbeitung.

Download (kostenlos)

CAM: Estlcam

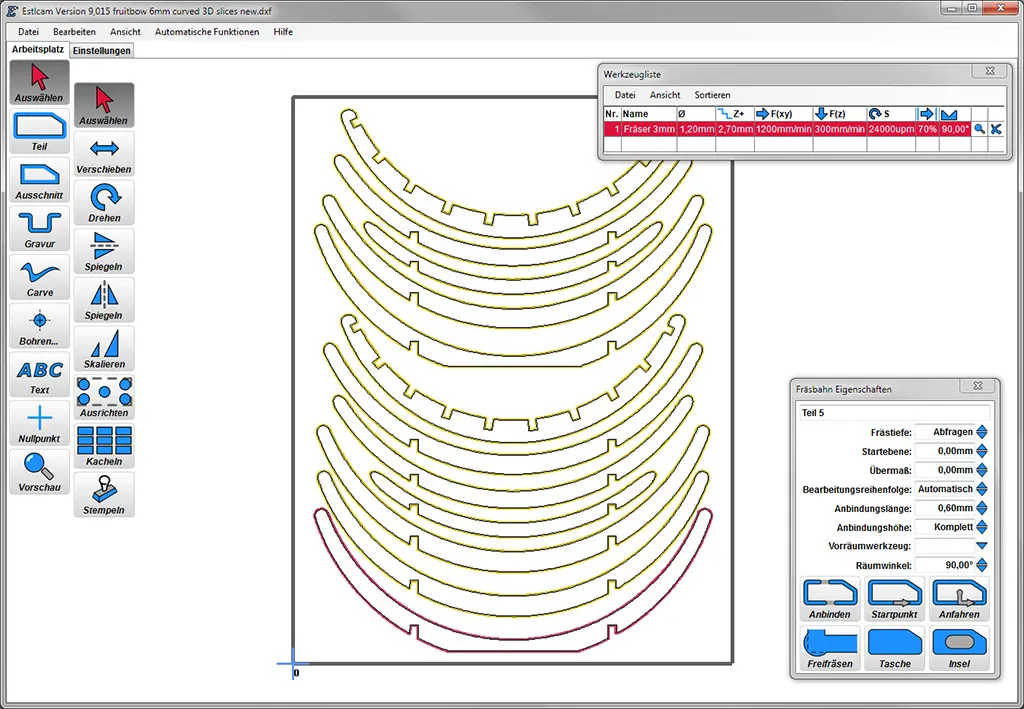

Diese Software richtet sich insbesondere an Hobbybenutzer, bietet aber dennoch viele Möglichkeiten die Programmerzeugung zu beeinflussen. Egal ob Fräsreihenfolge, Anbindungen, Anfahren oder unterschiedliche Räumstrategien, hier bleiben wenige Wünsche offen. Besonders die automatische Erkennung der Zeichnung, der Freifräsungen und Anbindungen beschleunigt den Arbeitsschritt ungemein.

Man kann das Programm kostenlos und in vollem Umfang testen. Die Vollversion, jeweils gültig für alle Updates einer Hauptversion, ist preislich selbst für den Hobbyanwender erschwinglich, vor allem, wenn man einrechnet, dass Estlcam auch noch eine vollwertige CNC-Steuerung mitbringt.


Download (Testversion kostenlos)
