Wanduhr „FatFour“

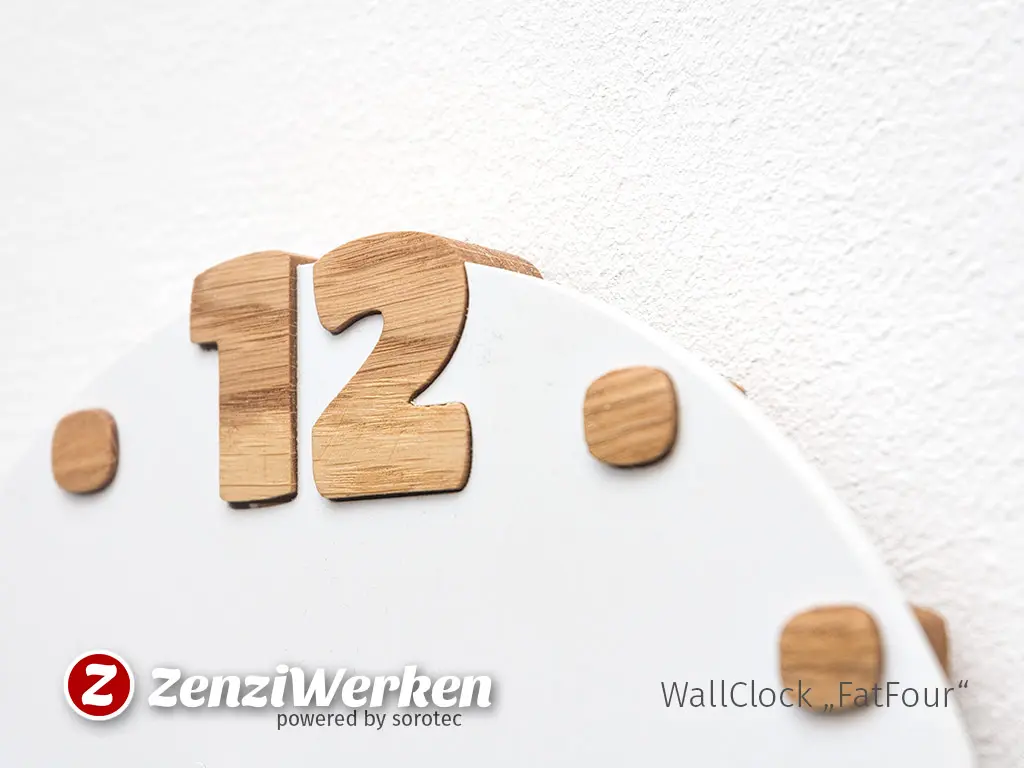

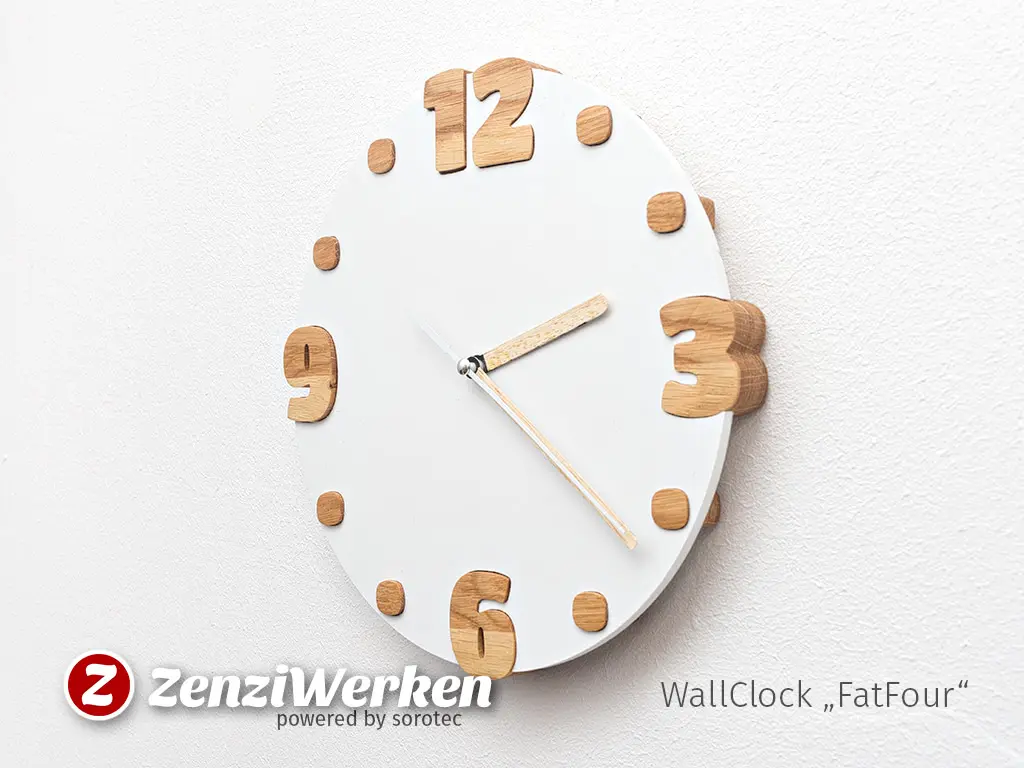

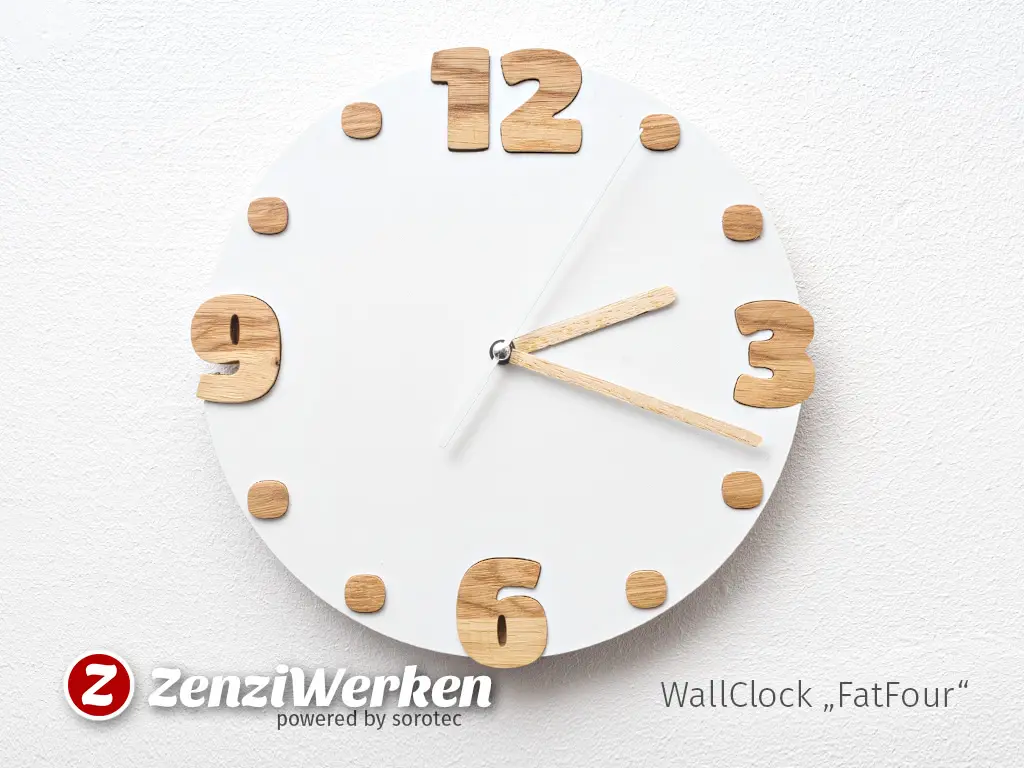

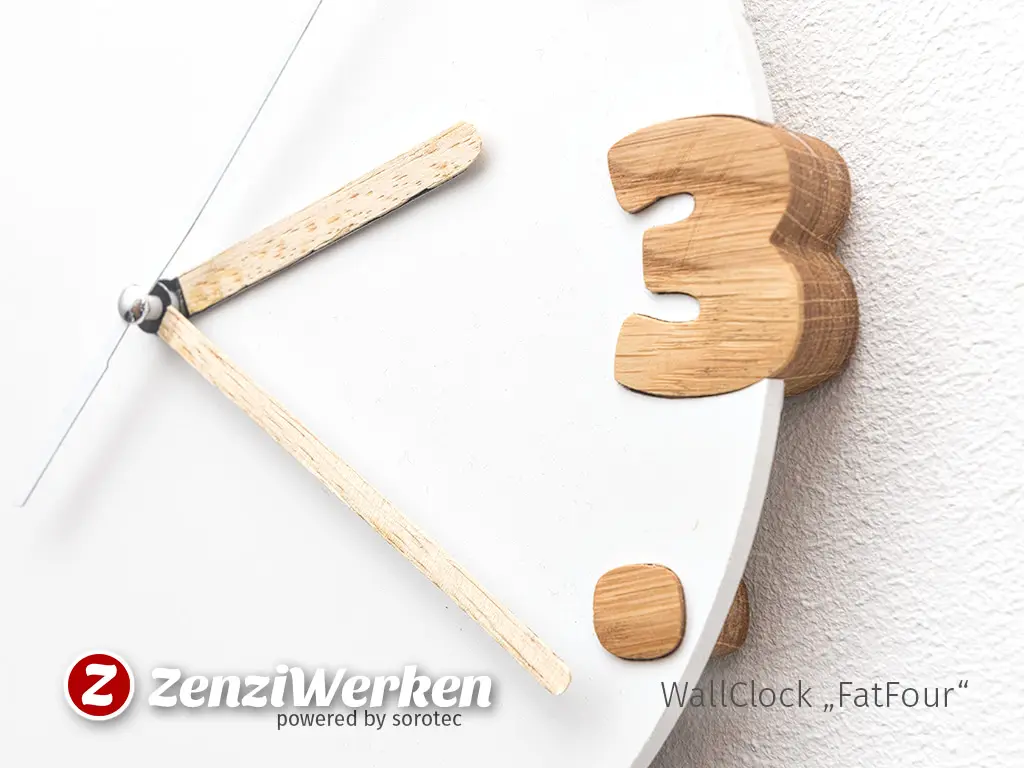

Das Design der Wanduhr „FatFour“ besticht durch die ungewöhnliche Umsetzung der Ziffern und Punkte, die – anders als bei Intarsien – außergewöhnlich dick ausgeführt sind und dass Material des Ziffernblattes deutlich sichtbar durchdringen. Als Material habe ich 20 mm Eiche Vollholz für die Ziffern und 5 mm starken, weißen PVC-Hartschaum verwendet. Als Uhrwerk kommt ein preisgünstiges Quarzuhrwerk zum Einsatz wie man es in Bastelläden oder bei eBay bekommt. Die Aluminiumzeiger sind mit Holzfurniert beklebt.

Bei der Auswahl der Schriftart (Titan One) habe ich darauf geachtet, dass sie reichlich fett ist und dennoch keine zu spitzen Ecken (innen und außen) aufweist. Gefräst wurden die Holzteile in zwei Schritten:

  • die Kontur mit einem sehr feinen Fräser (1,2 mm) 8 mm tief
  • anschließend mit einem 3 mm hinterschliffnen Fräser auf volle Tiefe fräsen

So lassen sich die dünnen Punzen und Einschnitte ausreichend genau wiedergeben

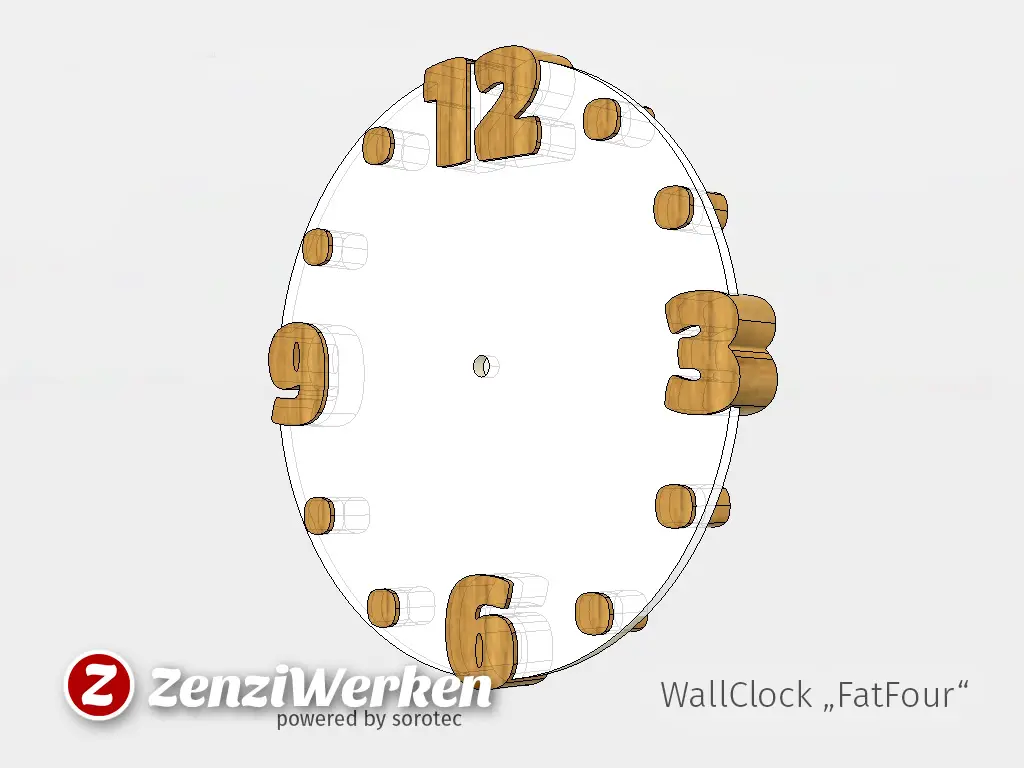

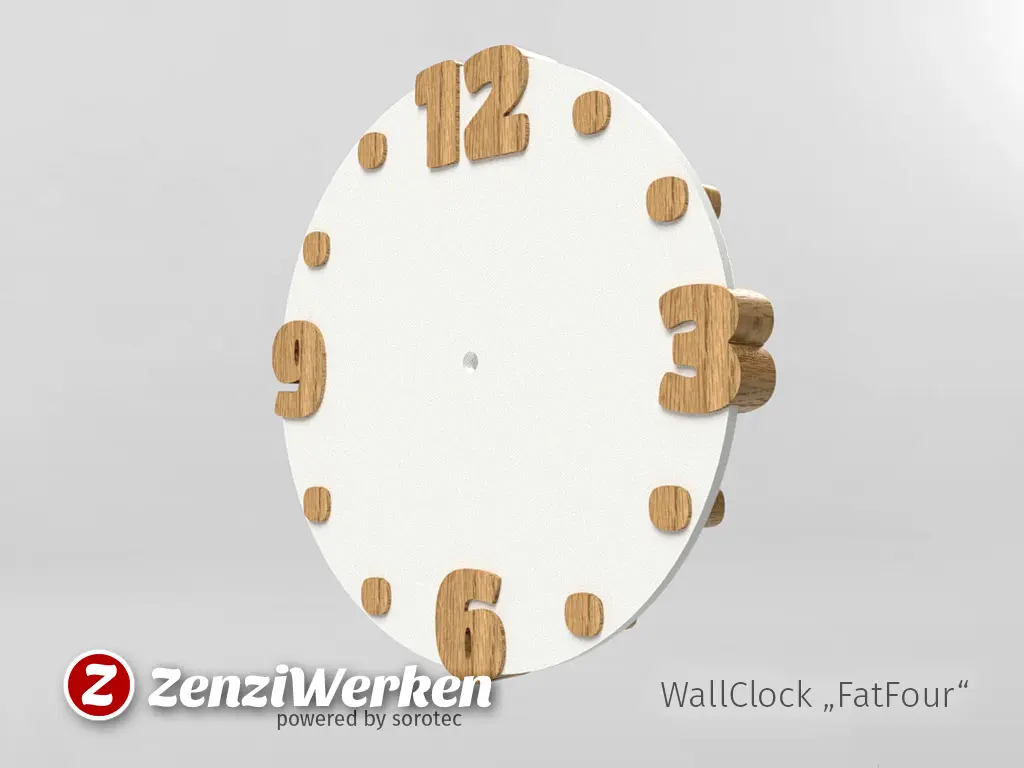

Die Zeichnung wurde in Illustrator erstellt und mit Fusion360 das Design als 3D-Modell verifiziert. Dieser Weg bietet den Vorteil schon im Vorfeld einen Eindruck zu gewinnen und Materialverschwendung zu vermeiden.

WallClock-FatFour-1 WallClock-FatFour-2 WallClock-FatFour-3 WallClock-FatFour-4 WallClock-FatFour-CAD WallClock-FatFour-Rendering

zu Thingiverse spendier mir einen Kaffee kommerzielle Nutzung?

Material

  • Eiche, 20 mm stark, ca. 14 cm x 9 cm
  • PVC-Hartschaum, 5 mm stark, 22 cm x 22 cm
  • helles Furnier
  • Uhrwek

Zeitaufwand

  • Fräsen 30 min
  • Nachbearbeitung (entgraten des Ziffernblatts) 10 min
  • Veredelung (lackieren) 10 min

Schwierigkeit

  • einfach

Parameter*

MaschineStepcraft420 MaterialVollholz MaterialFurnier MaterialPVC-Hartschaum ZielgruppeErwachsene KomplexitätMittel ZweckHaushalt SoftwareFusion360 SoftwareIllustrator
