Smartphonehalter

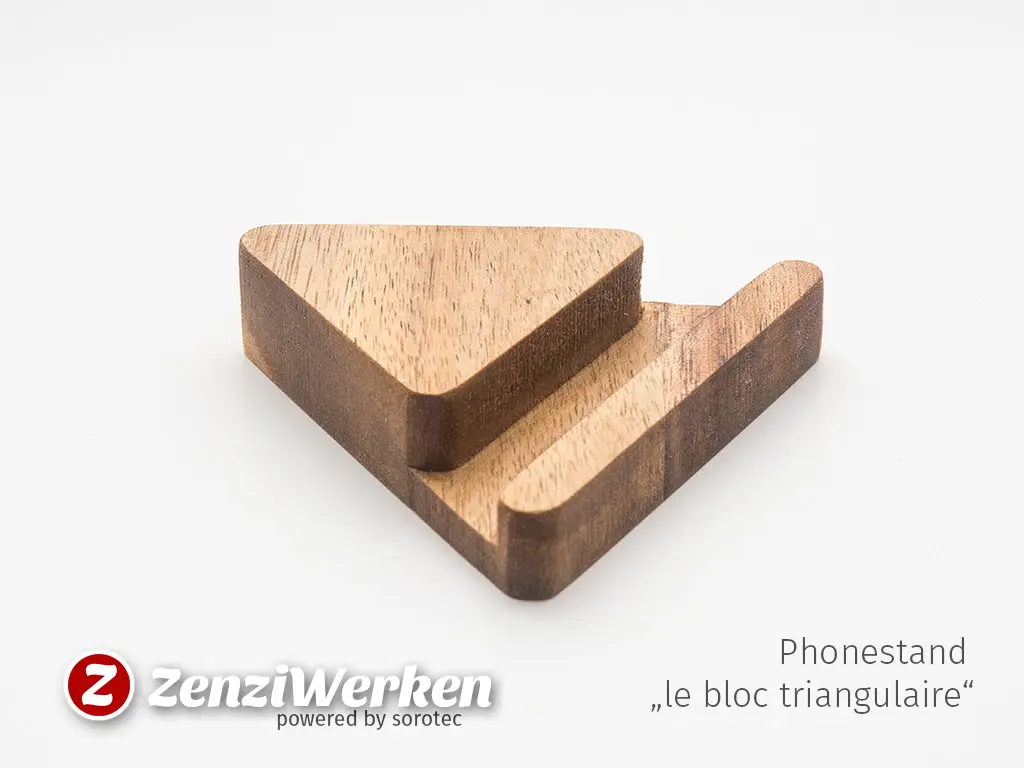

"le bloc triangulaire"

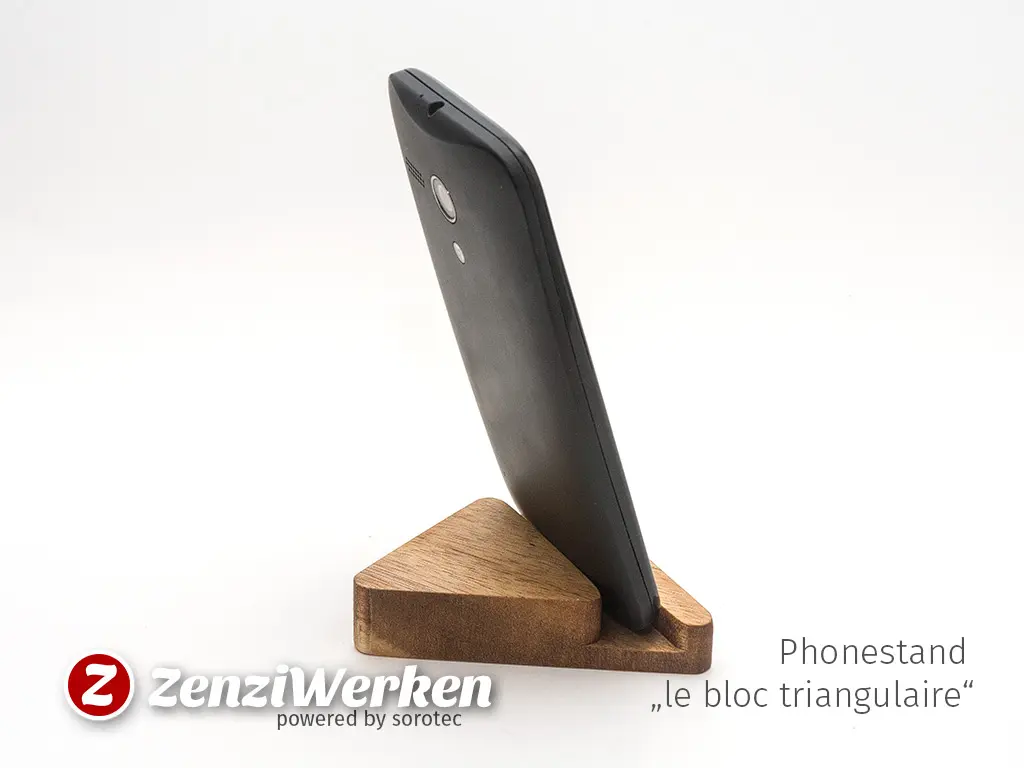

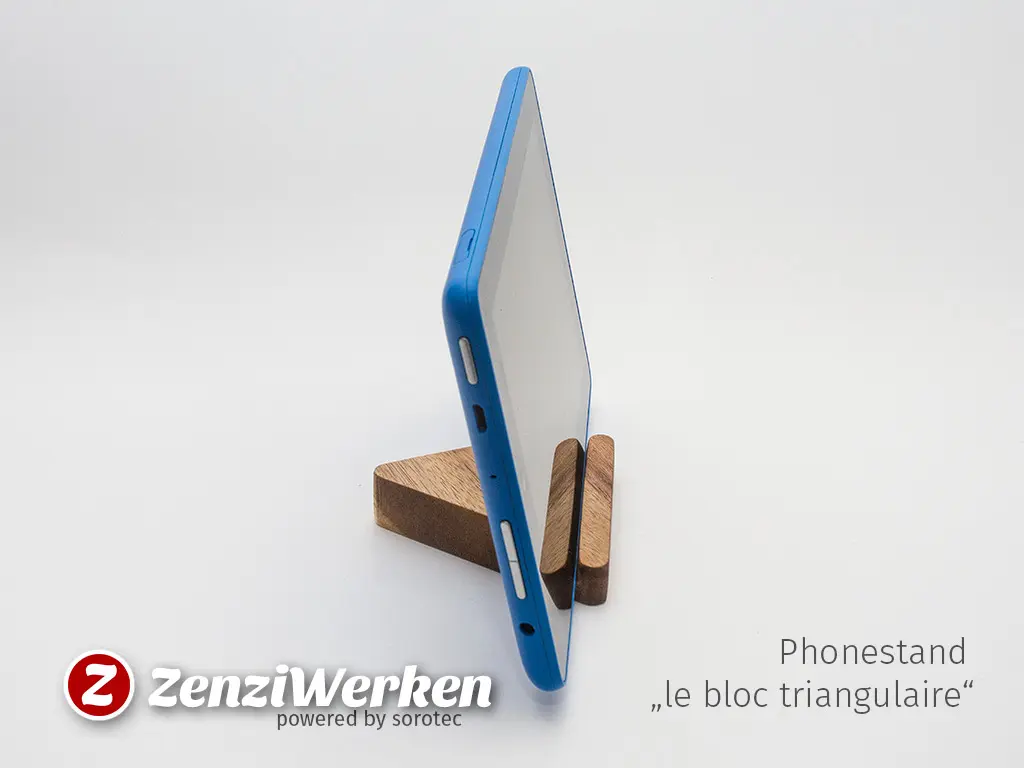

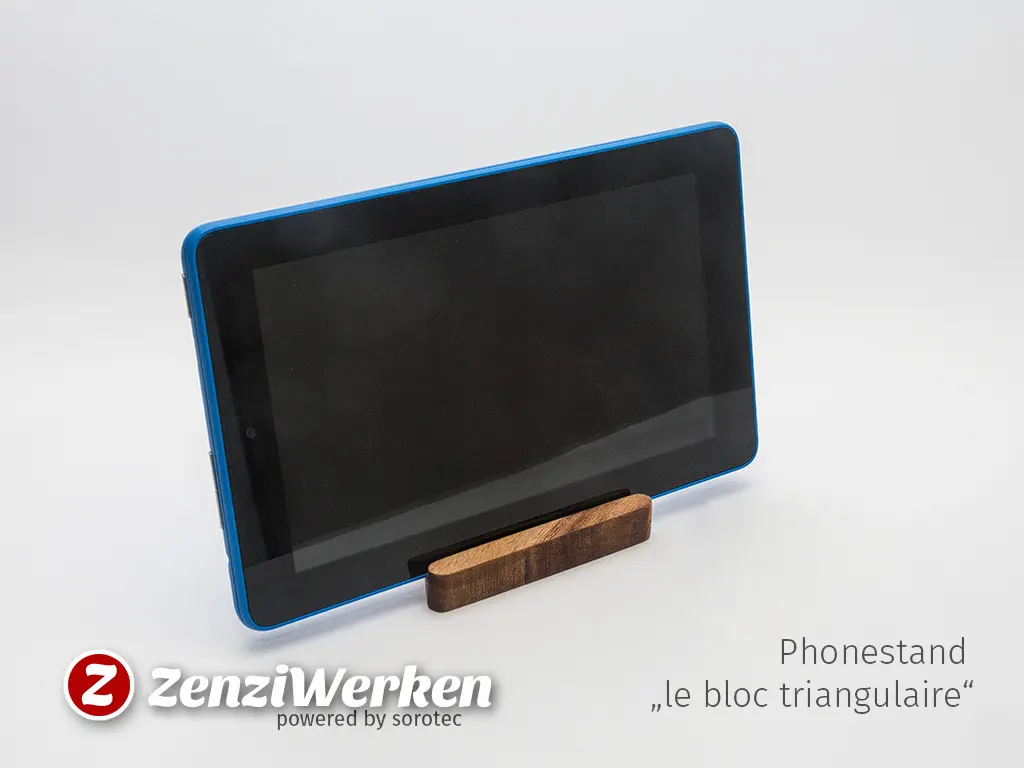

Dieses besonders einfache Design eignet sich für die Verwendung mit Smartphones und kleinen Tablets.

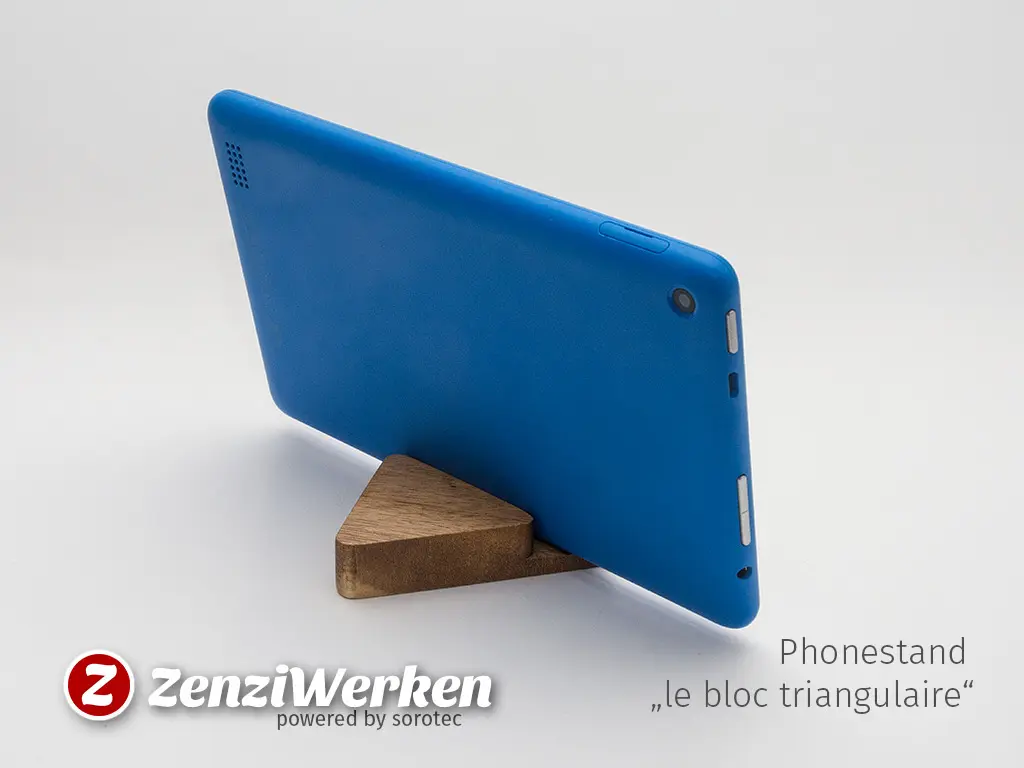

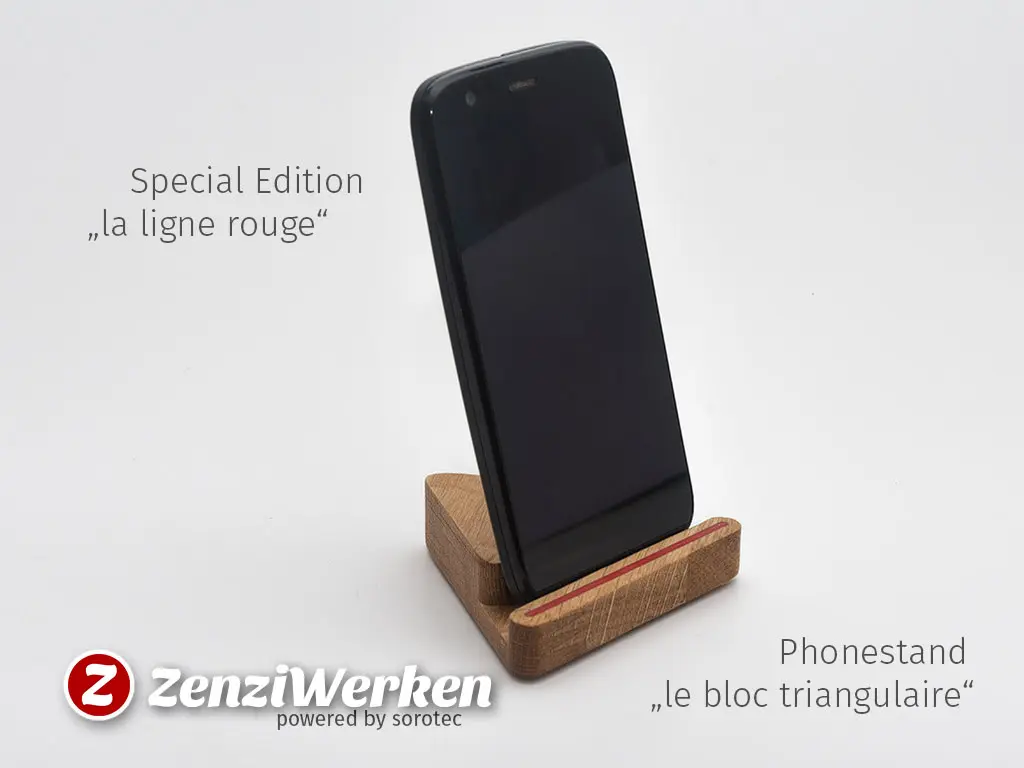

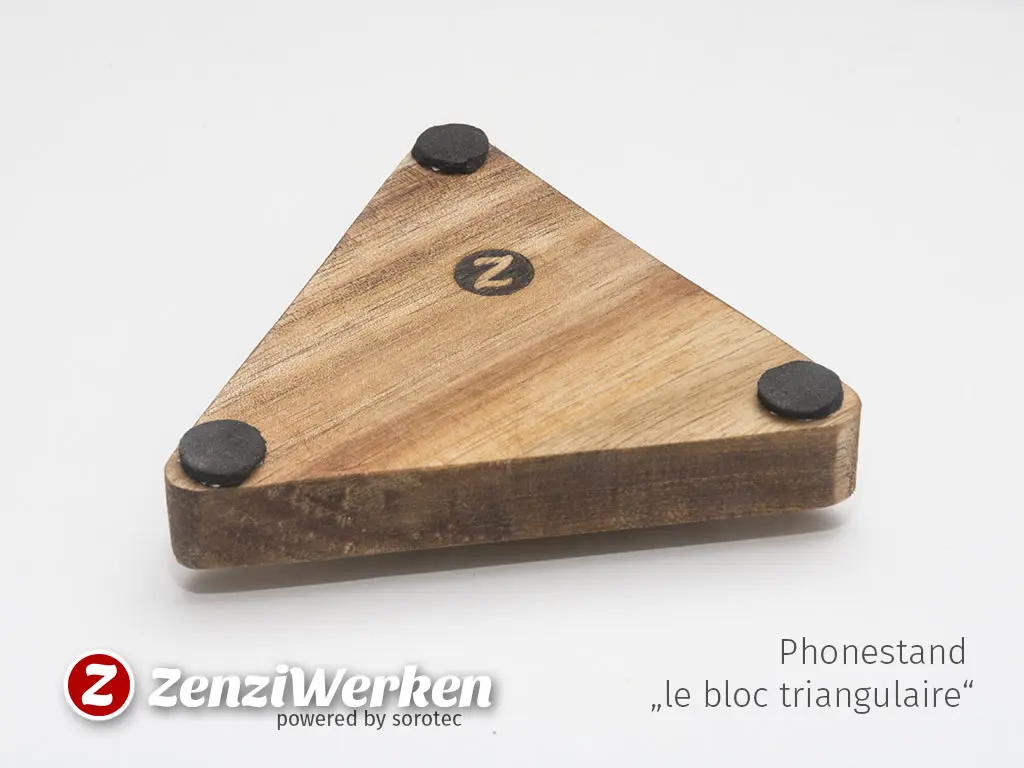

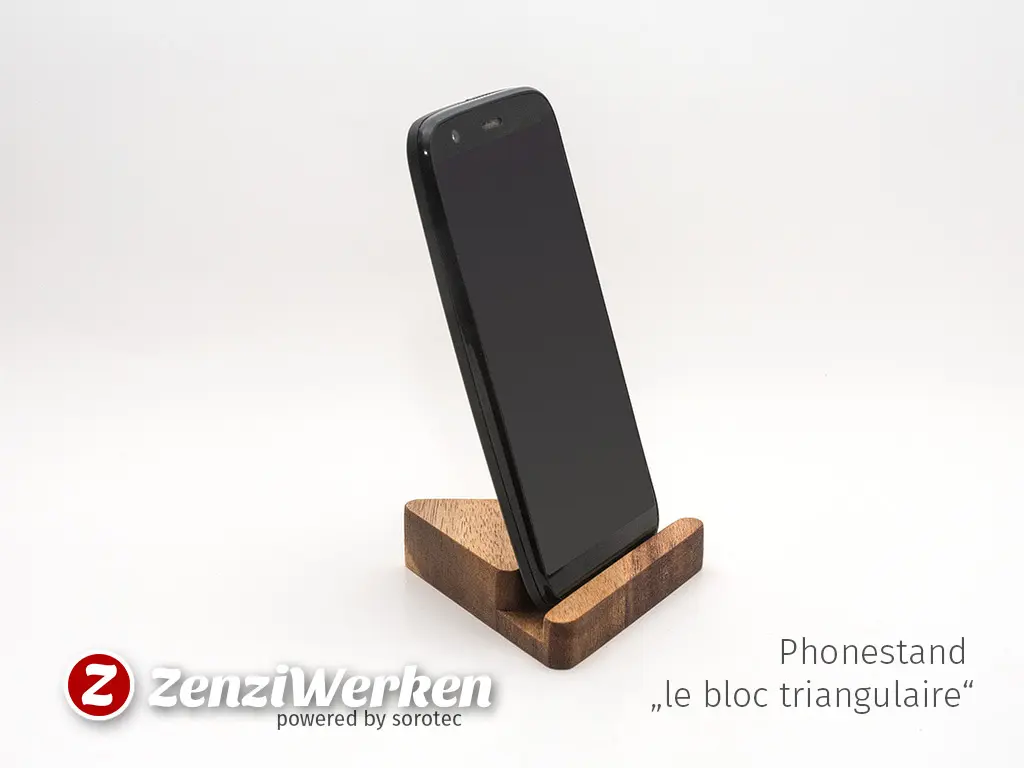

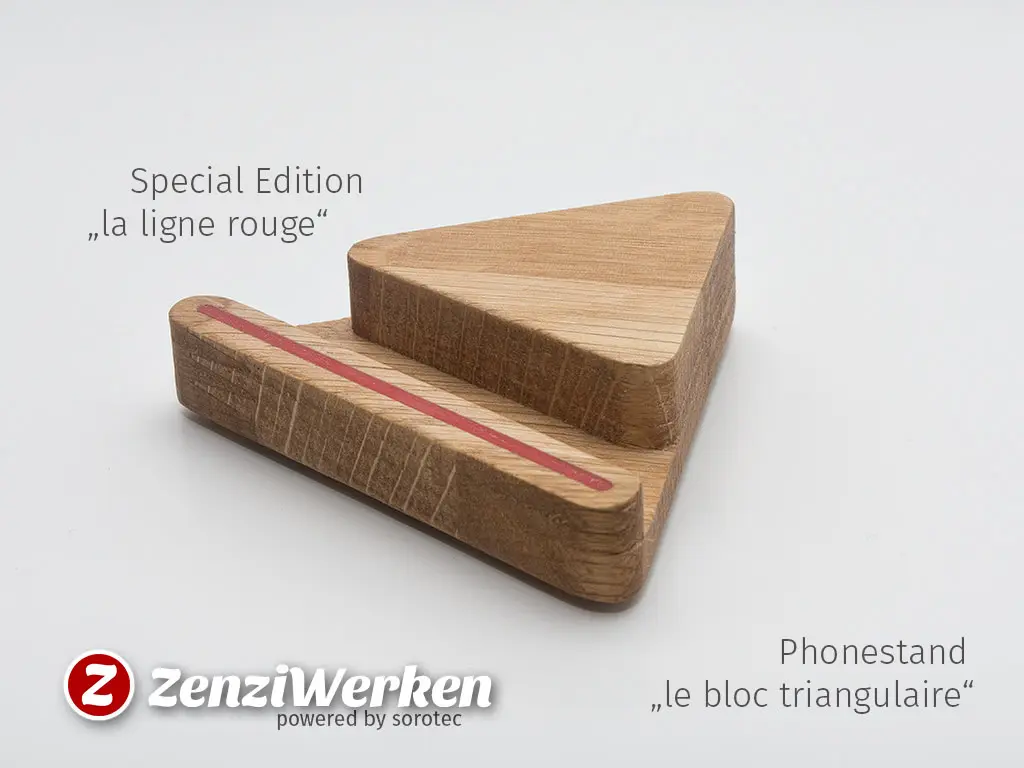

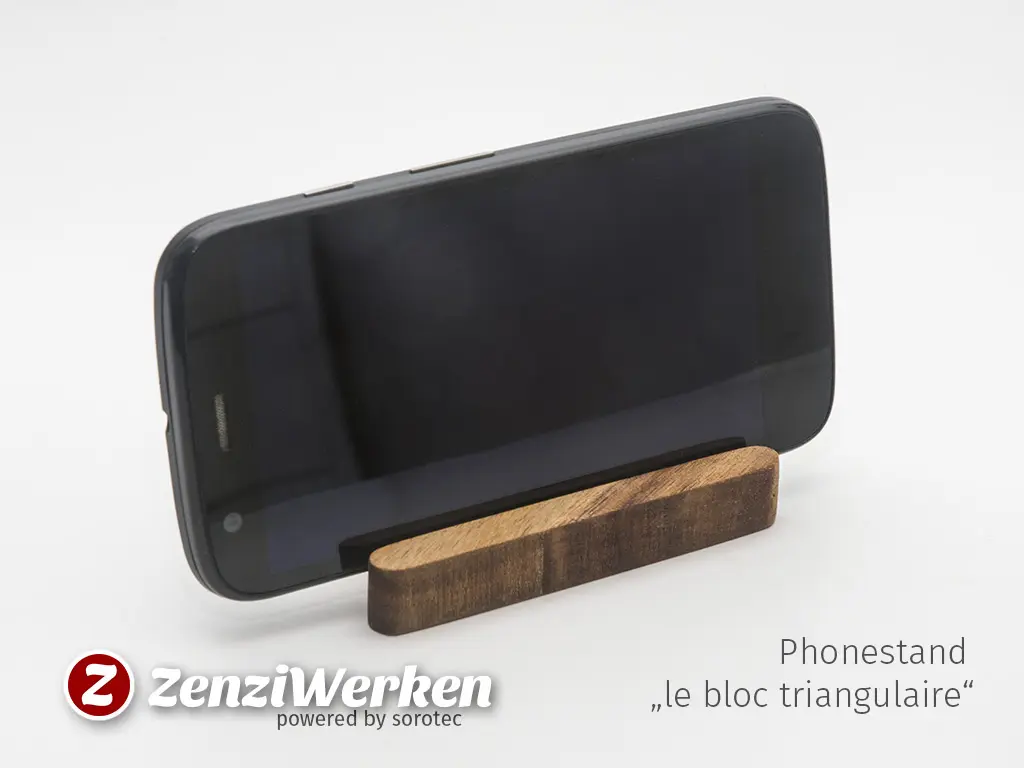

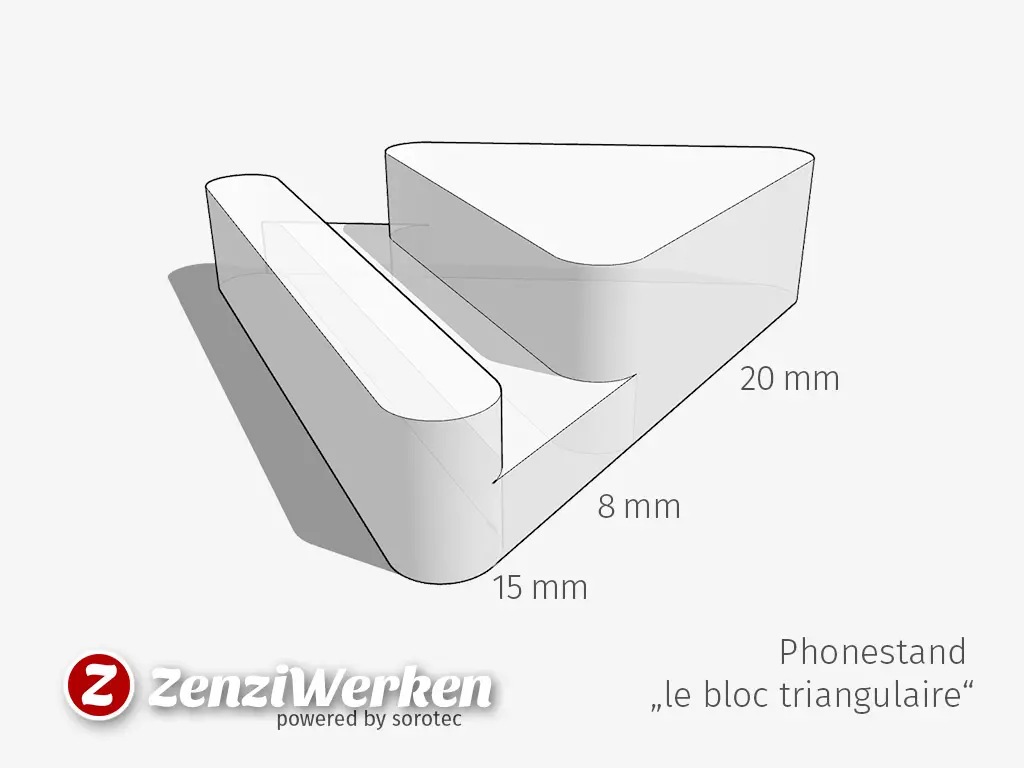

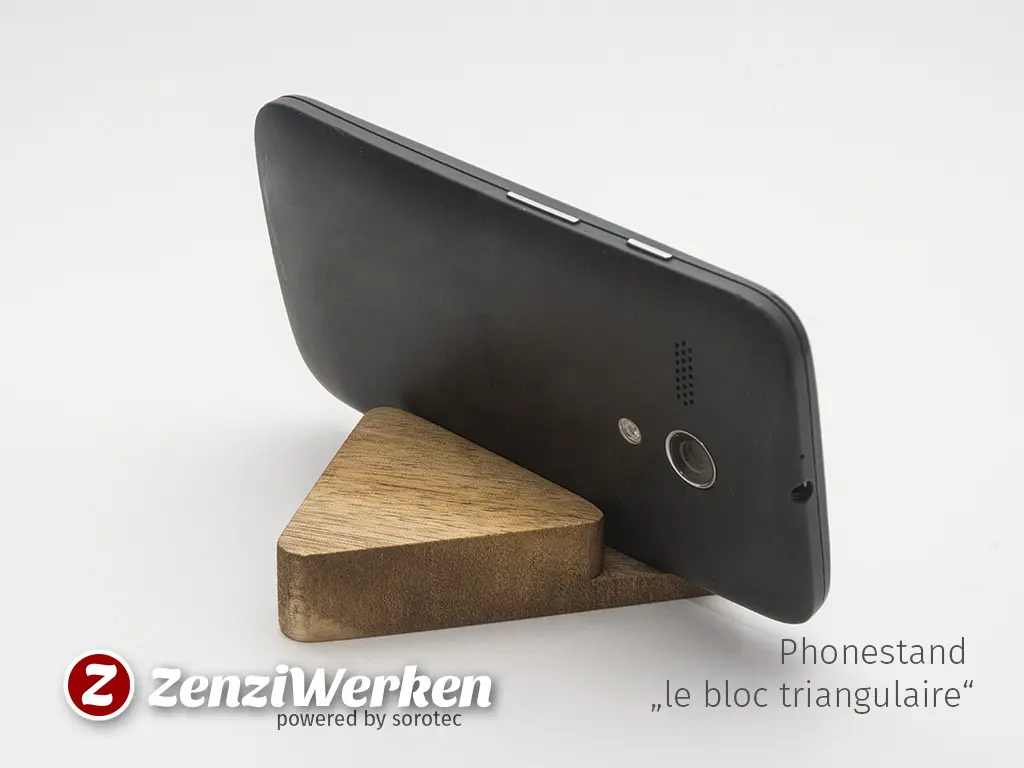

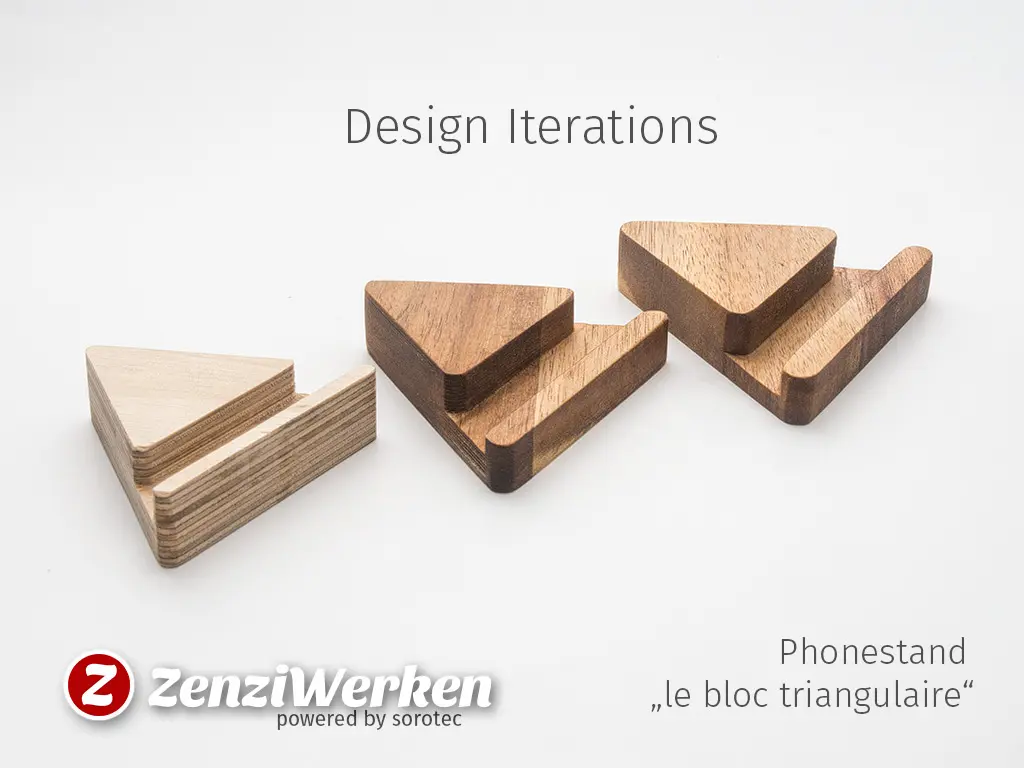

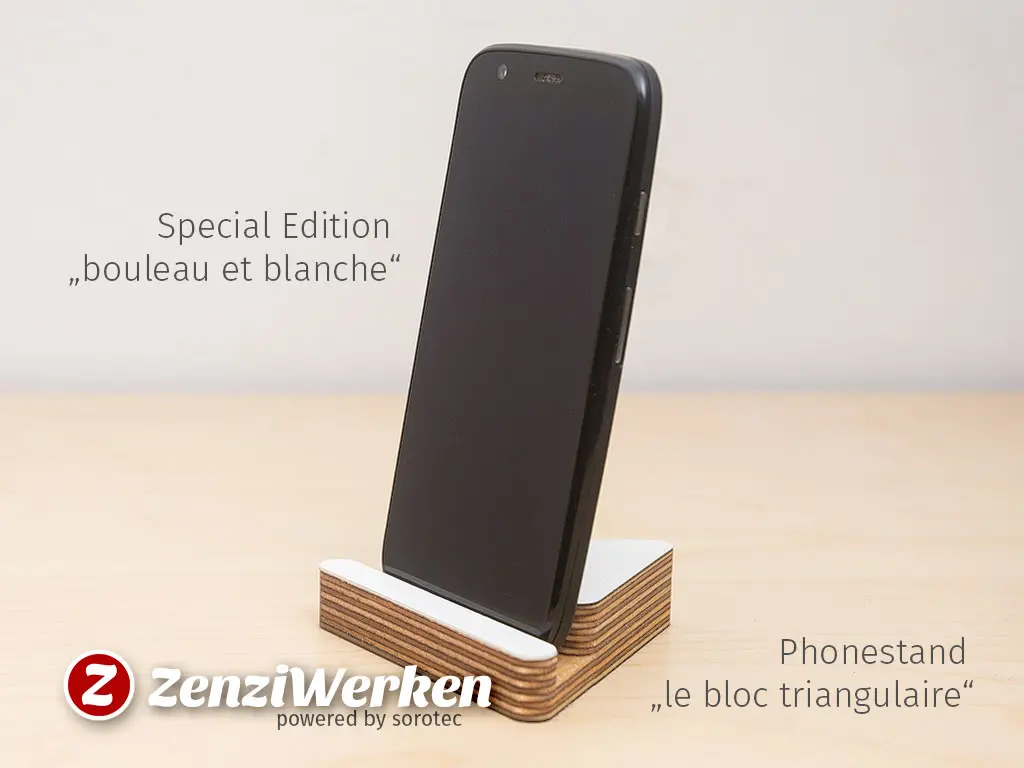

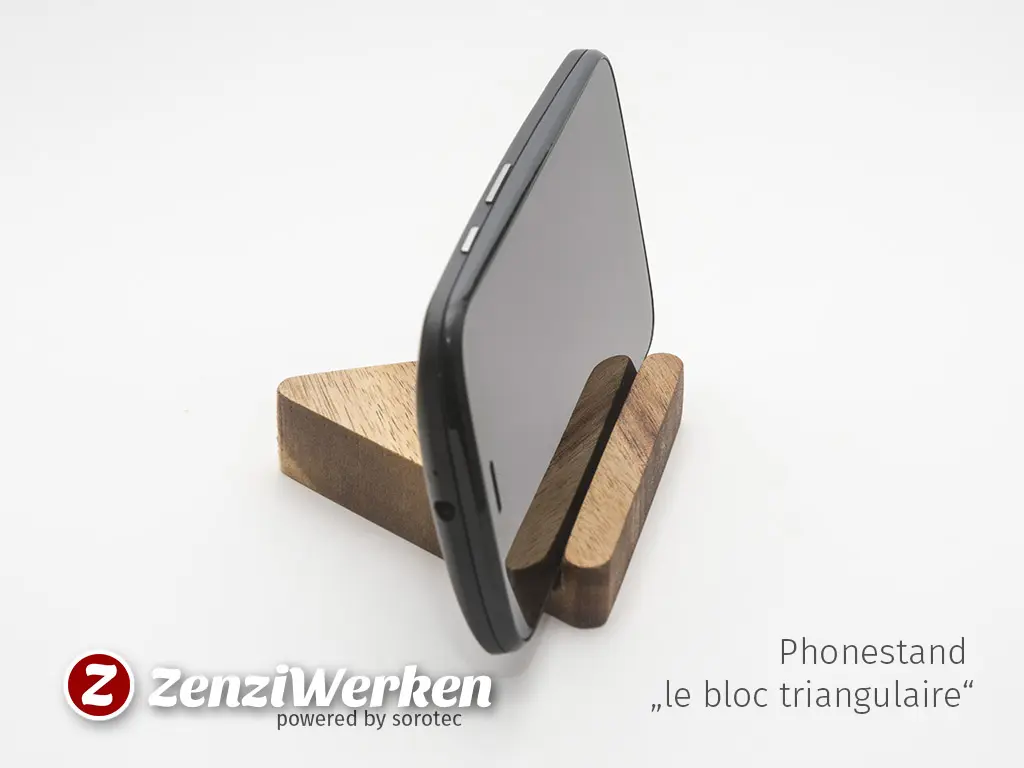

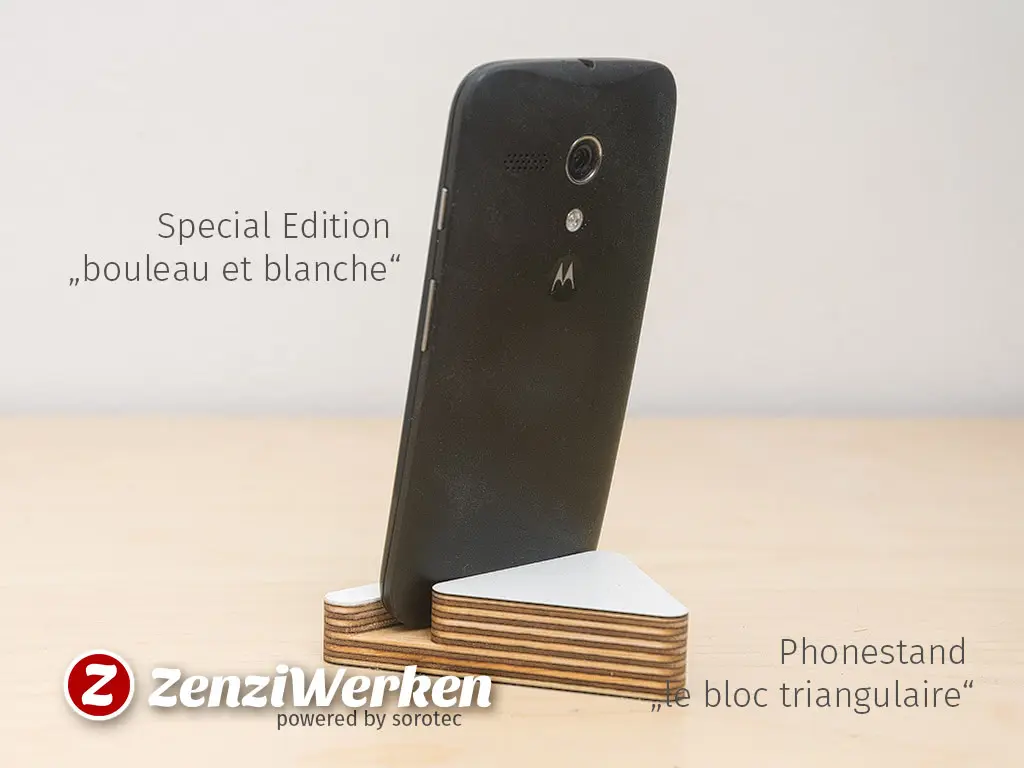

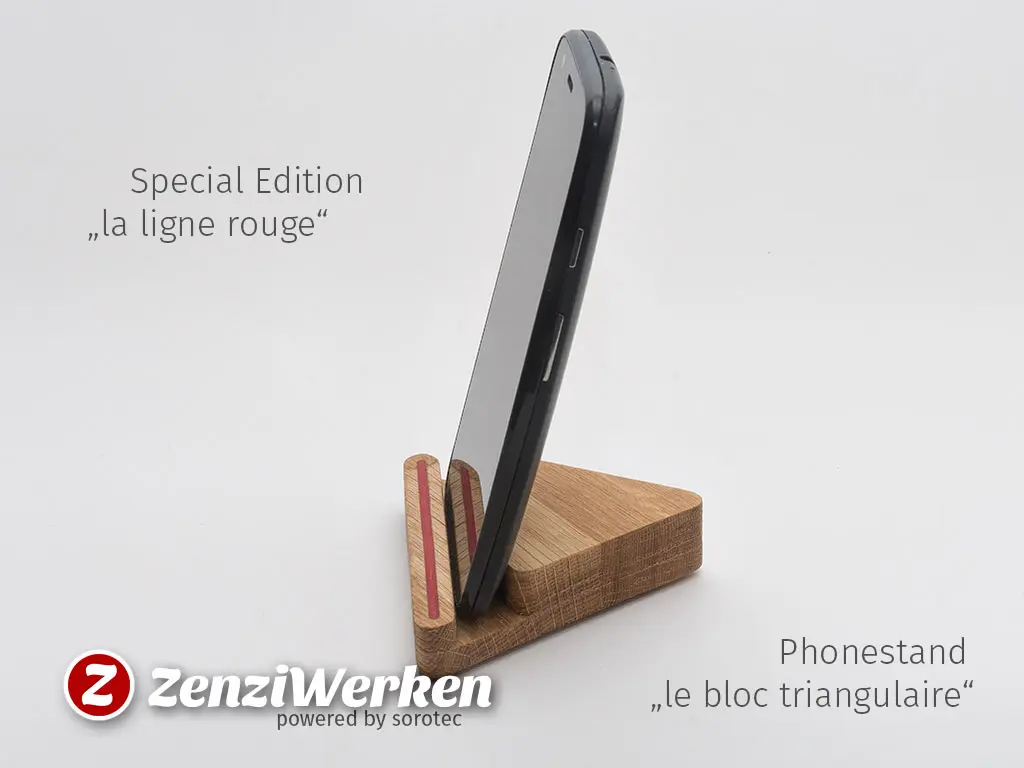

le-bloc-triangulaire-close-up.jpg le-bloc-triangulaire-close-up-bottom.jpg le-bloc-triangulaire-Design-Iterations.jpg le-bloc-triangulaire-Model.jpg le-bloc-triangulaire-using-with-phone-landscape-a.jpg le-bloc-triangulaire-using-with-phone-landscape-b.jpg le-bloc-triangulaire-using-with-phone-landscape-c.jpg le-bloc-triangulaire-using-with-phone-portrait-a.jpg le-bloc-triangulaire-using-with-phone-portrait-b.jpg le-bloc-triangulaire-using-with-tablet-a.jpg le-bloc-triangulaire-using-with-tablet-b.jpg le-bloc-triangulaire-using-with-tablet-c.jpg le-bloc-triangulaire-birke-a.jpg le-bloc-triangulaire-birke-b.jpg le-bloc-triangulaire-la-ligne-rouge-a.jpg le-bloc-triangulaire-la-ligne-rouge-b.jpg le-bloc-triangulaire-la-ligne-rouge-c.jpg

zu Thingiverse spendier mir einen Kaffee kommerzielle Nutzung?

Material

  • Mahagoni, 20 mm stark, 12 cm x 8 cm
  • Lack, Öl, etc.

Zeitaufwand

  • Fräsen 10 min
  • Schleifen / Ölen 20 min

Schwierigkeit

  • einfach

Parameter*

Zusammensteckbarer Smartphonehalter

Einfacher geht es wohl nicht: in Bezug auf Materialverbrauch, Herstellungsaufwand und allgemeiner Verwendung zeigt dieser Smartphonehalter ein radikales Design. Hergestellt wird er aus einem kleinen Stück Sperrholz und extrem einfacher Bearbeitung mit einer CNC-Maschine. Außerdem ist er werkzeuglos zerlegbar, kann transportiert werden und ist sogar für kleine Tablets verwendbar.

Neben der Herstellung in Sperrholz ist auch eine Vollholzversion realisierbar. Insbesondere in Eiche wirkt der Smartphonehalter sehr schön.

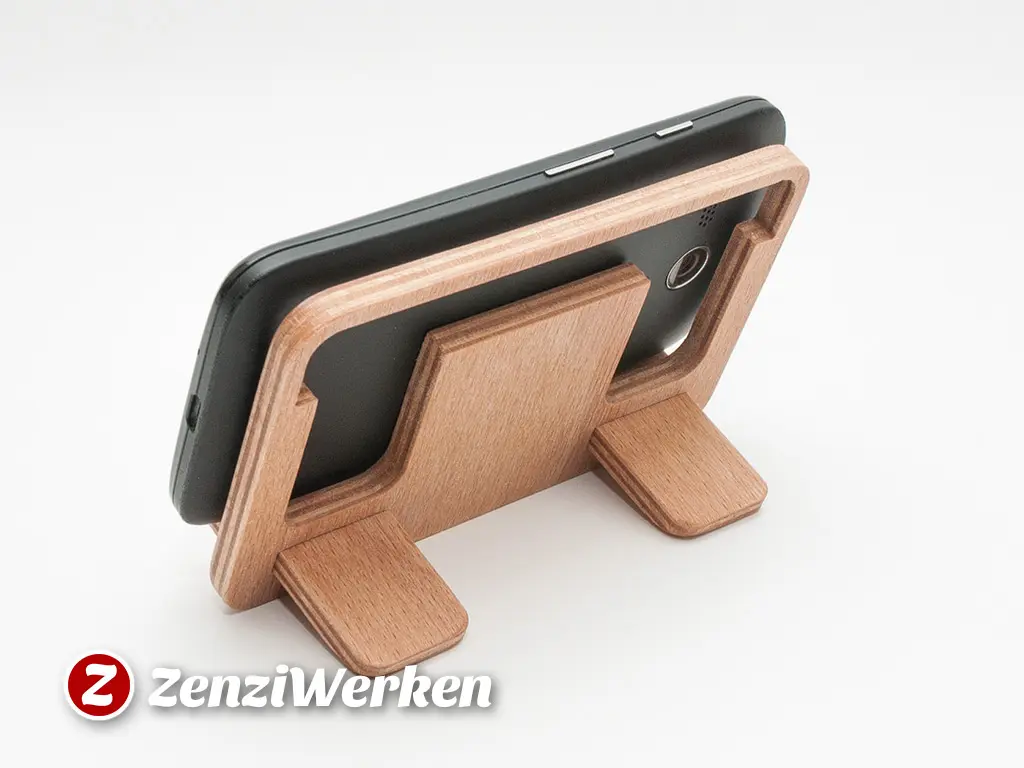

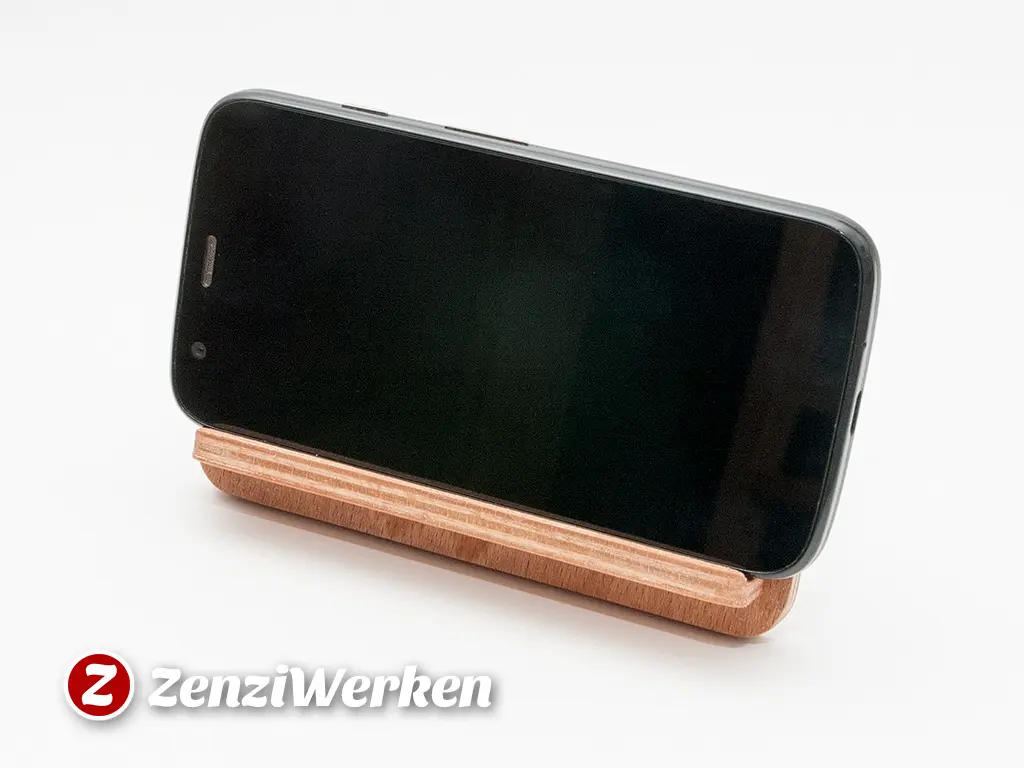

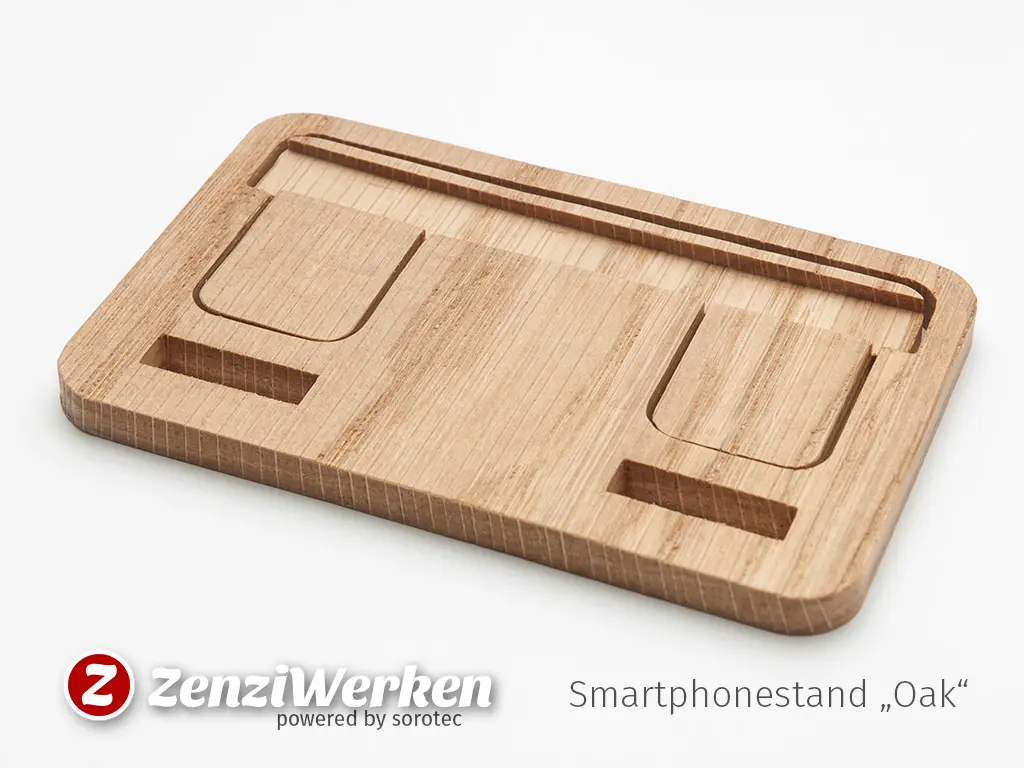

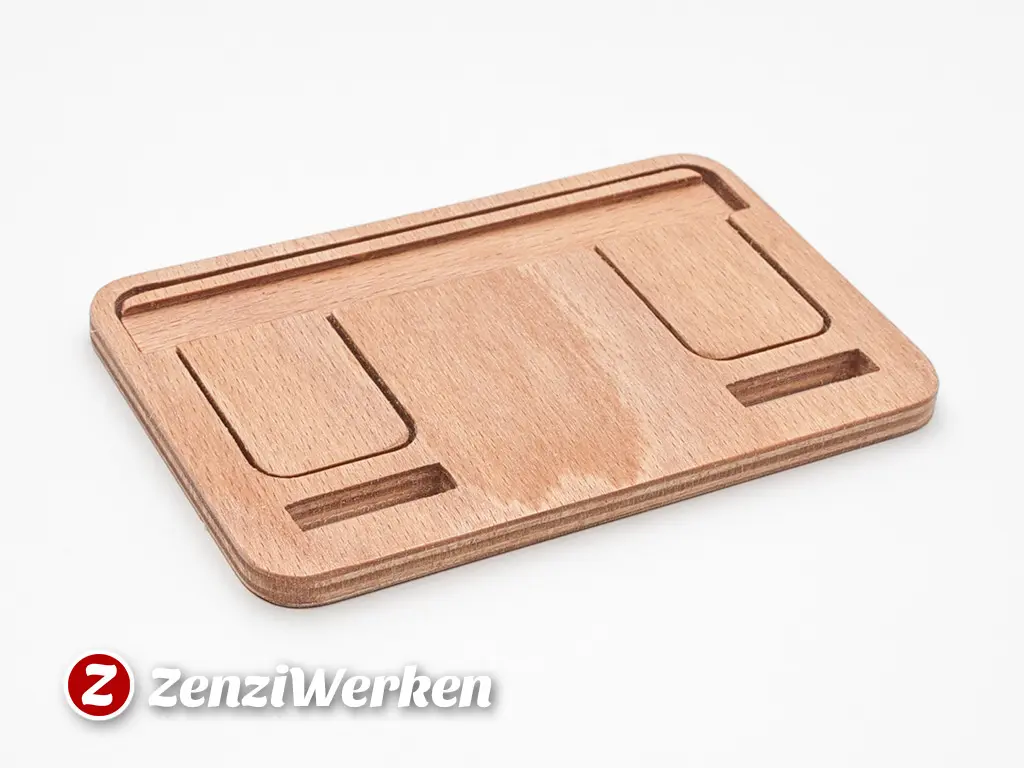

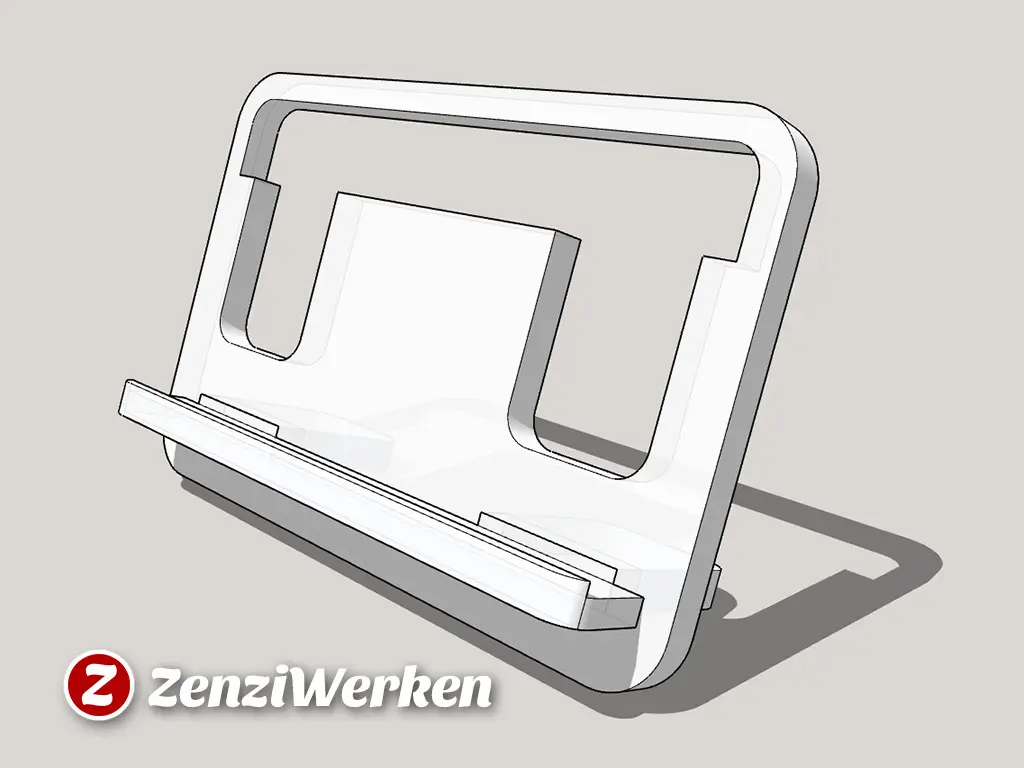

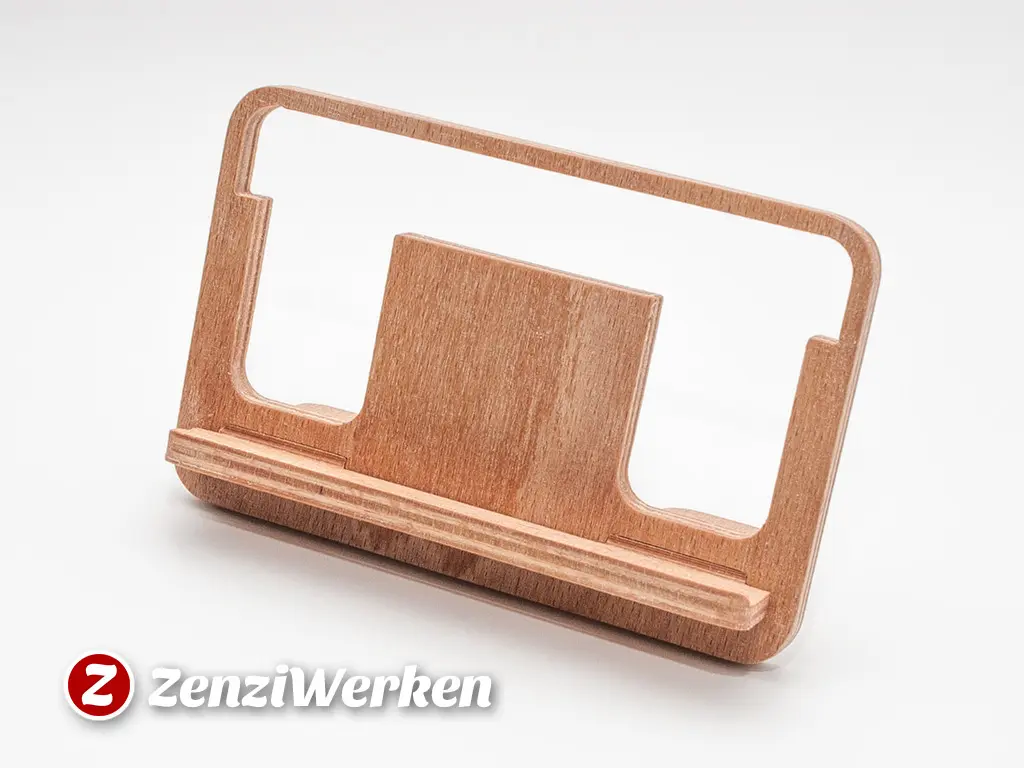

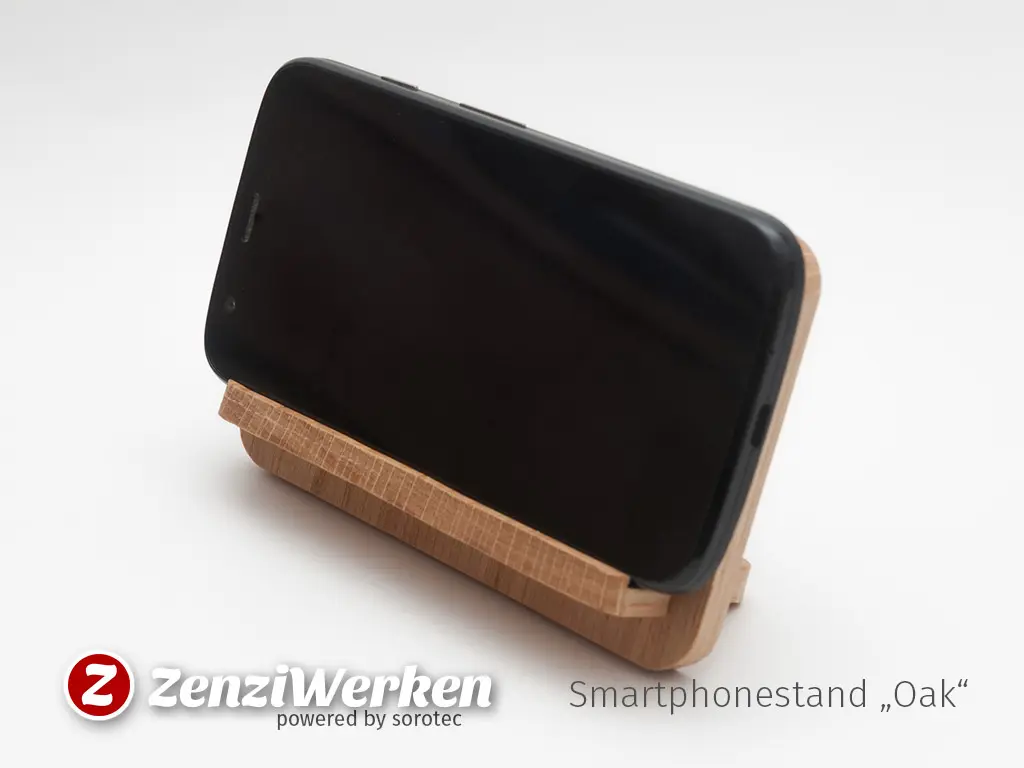

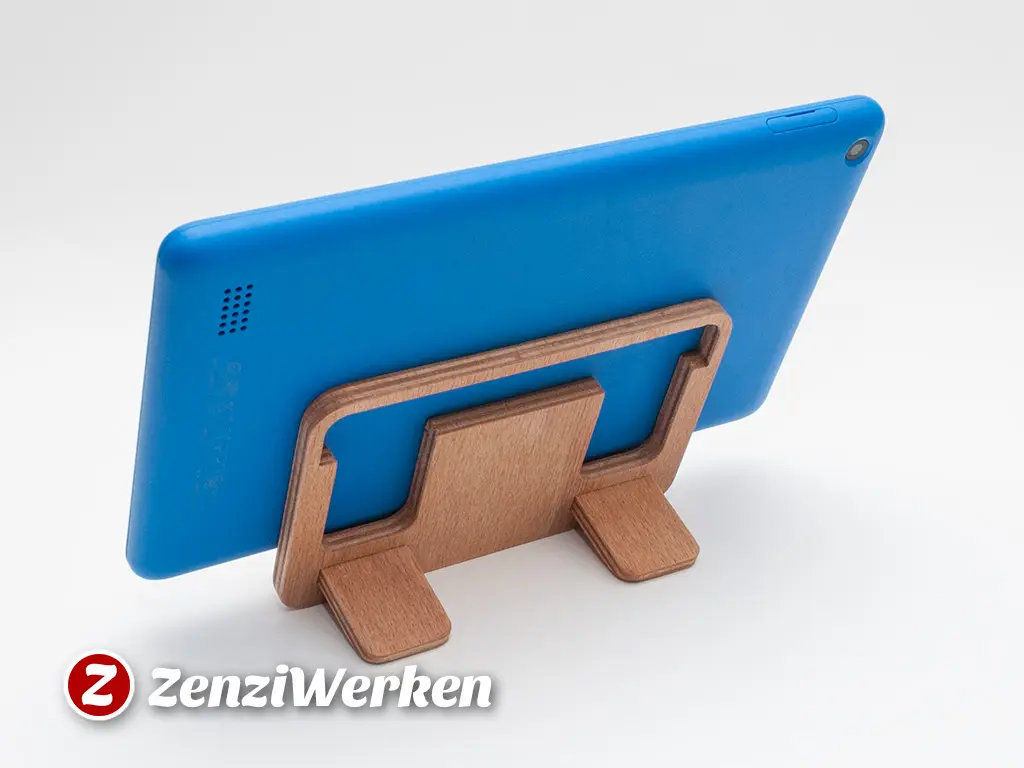

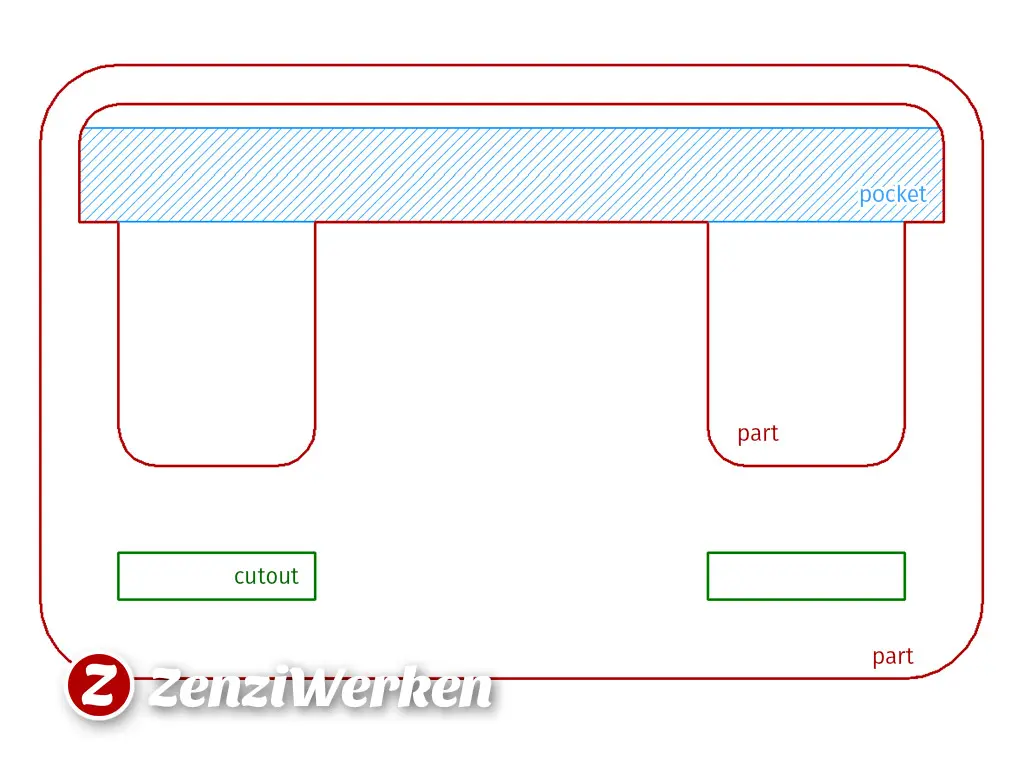

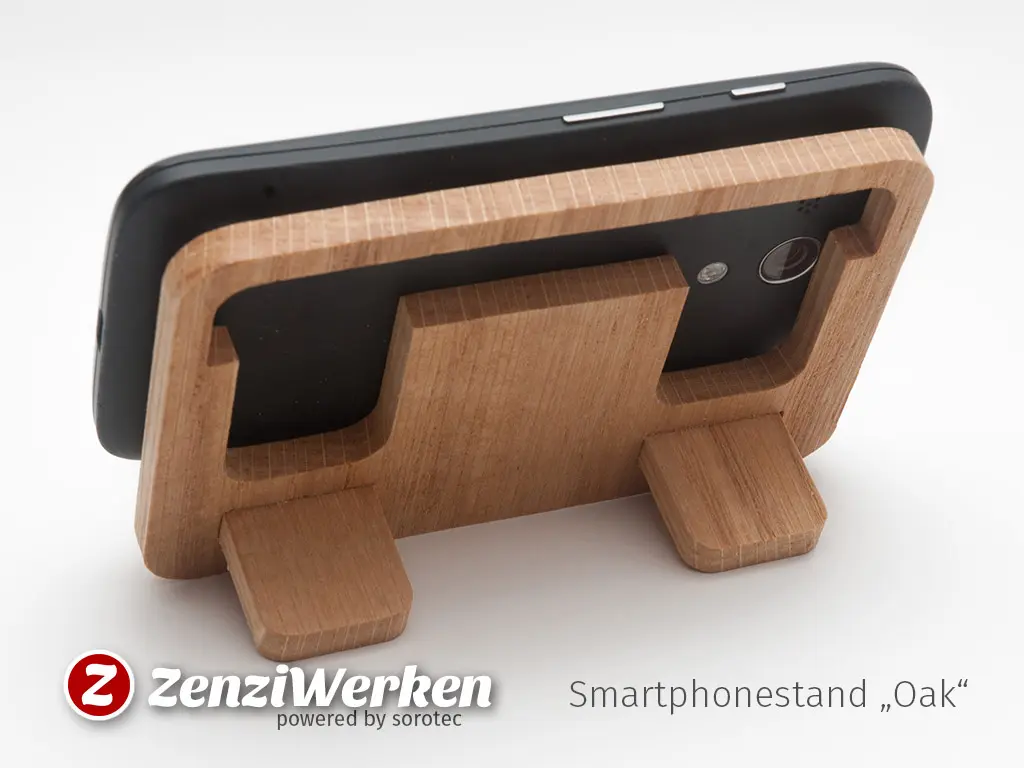

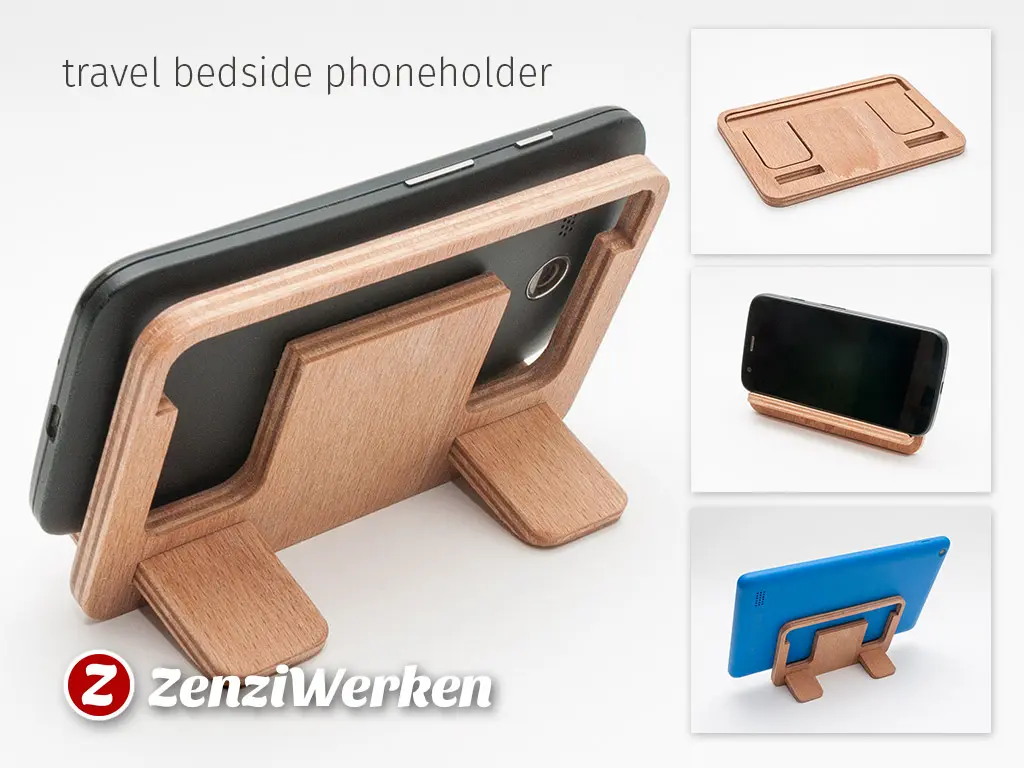

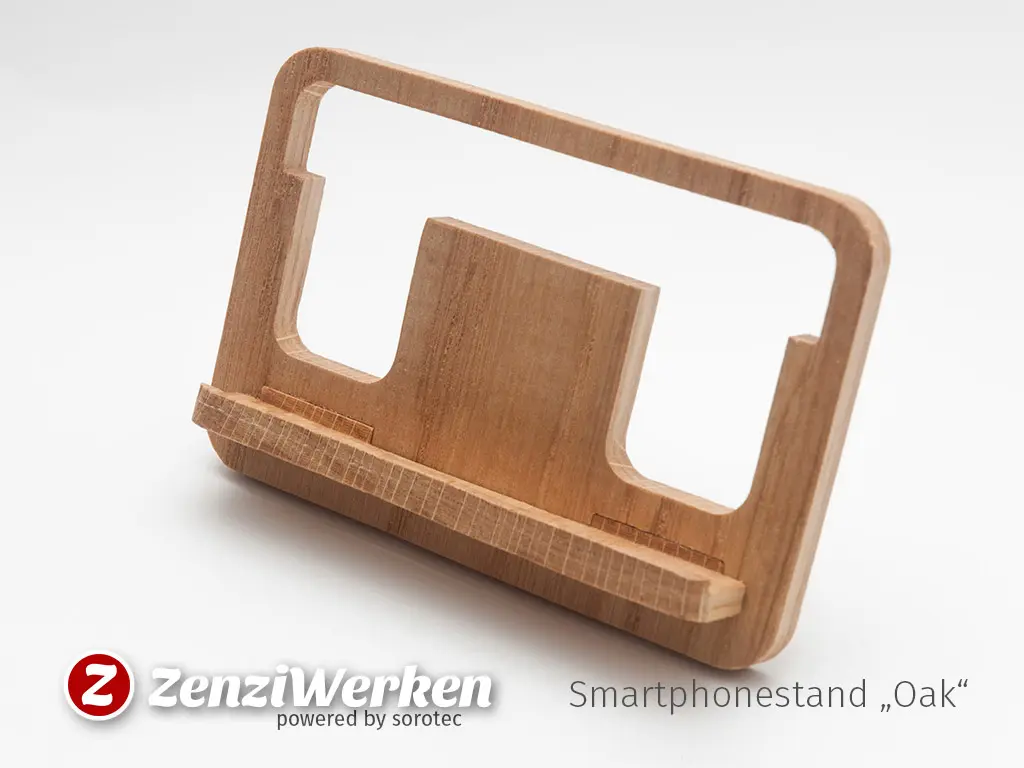

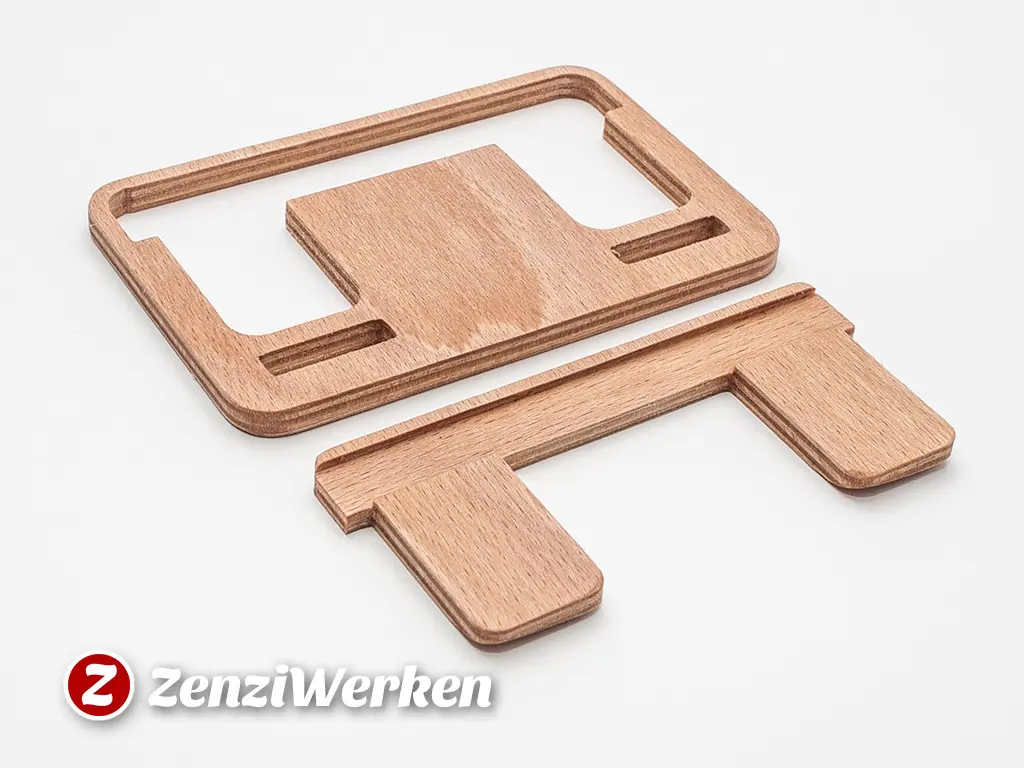

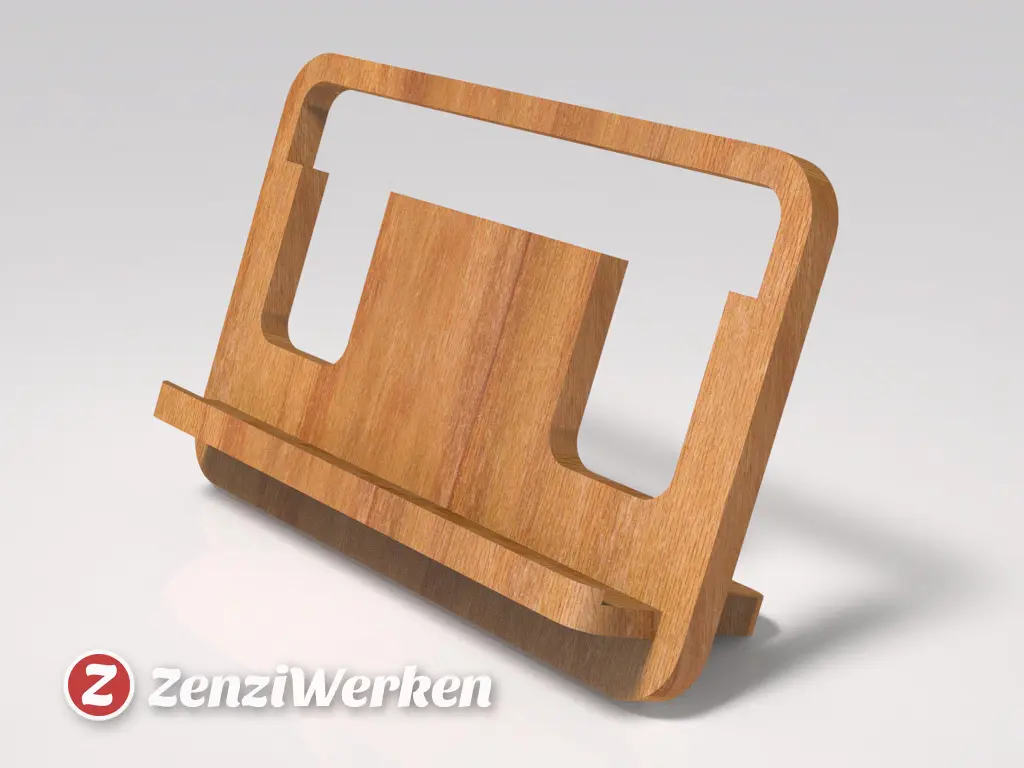

CAD-Zeichnung 3D-Modell in SketchUp Rendering Smartphonehalter, flachgelegt Smartphonehalter, zwei Teile zusammengesetzt Verwendung mit einem Smartphone Rückseite Verwendung mit einem Tablet Bedside-Phoneholder-Overview.jpg Smartphonehalter in Eiche, flachgelegt Smartphonehalter in Eiche, zusammengesetzt Verwendung mit einem Smartphone Smartphonehalter in Eiche,Rückseite

zu Thingiverse (6 mm Version) zu Thingiverse (7 mm Version) gebaut von CNCnutz spendier mir einen Kaffee kommerzielle Nutzung?

Material

  • Buchensperrholz, 6,5 mm stark, 12 cm x 8 cm
  • oder Eiche, Vollholz, 7 mm, 12 cm x 8 cm
  • Lack, Öl, etc.

Zeitaufwand

  • Fräsen 5 min / 8 min
  • Schleifen / Ölen 5 min

Schwierigkeit

  • einfach

Parameter*

Parameter* (Eiche)

Klappbarer Smartphonehalter

Die Variation basiert auf der selben Grundidee, einen Smartphonehalter aus einem Materialstück zu fertigen. Da der Bügel geschraubt werden muss, ist die Herstellung zwar deutlich aufwendiger, dafür ist das Design aber besser für Reisen geeignet, weil man kein Teil verlieren kann. Ein netter Nebeneffekt ist, dass sich der Winkel beliebig verstellen lässt und die Standfestigkeit durch den flächiger Fuß größer ist.

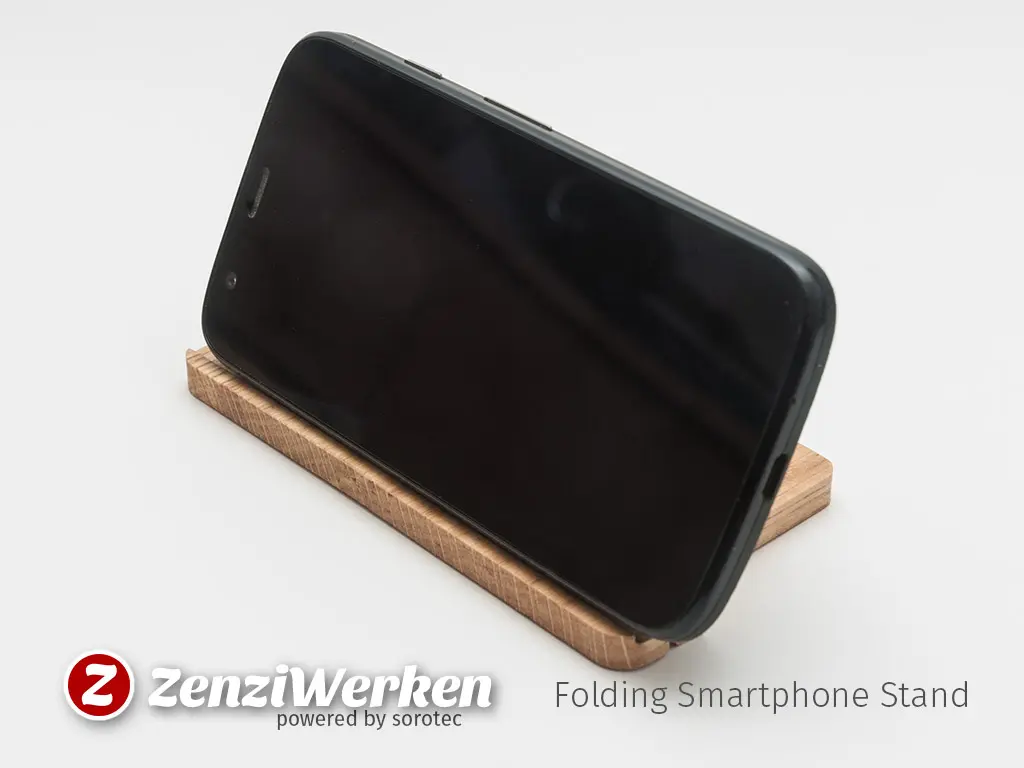

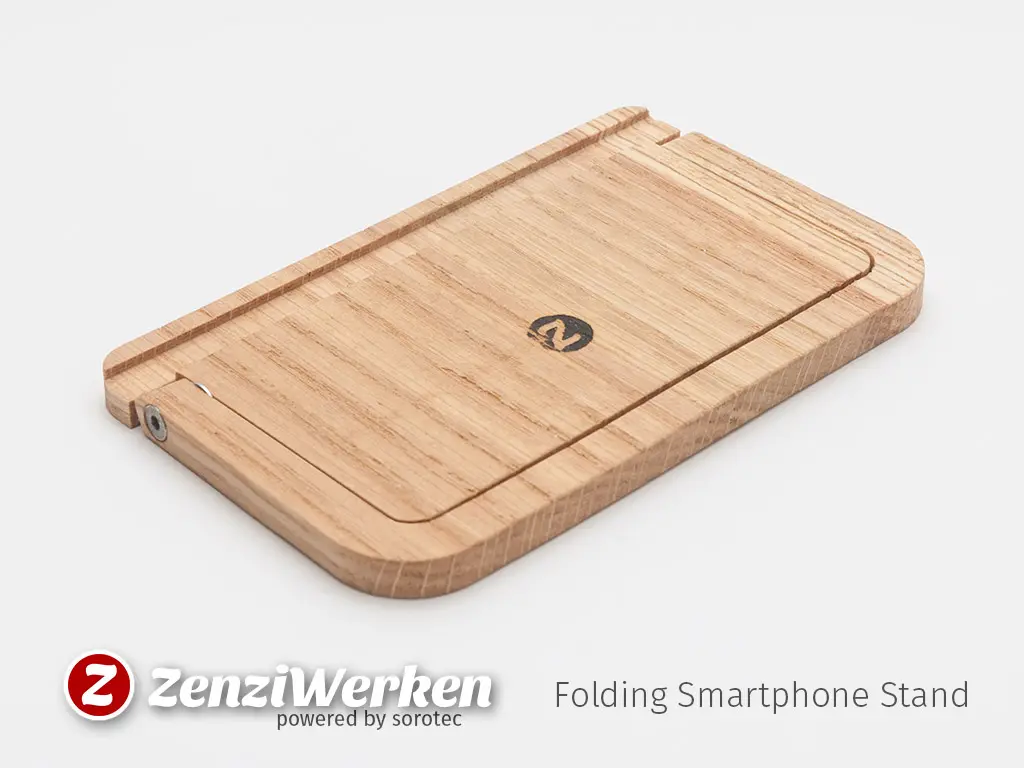

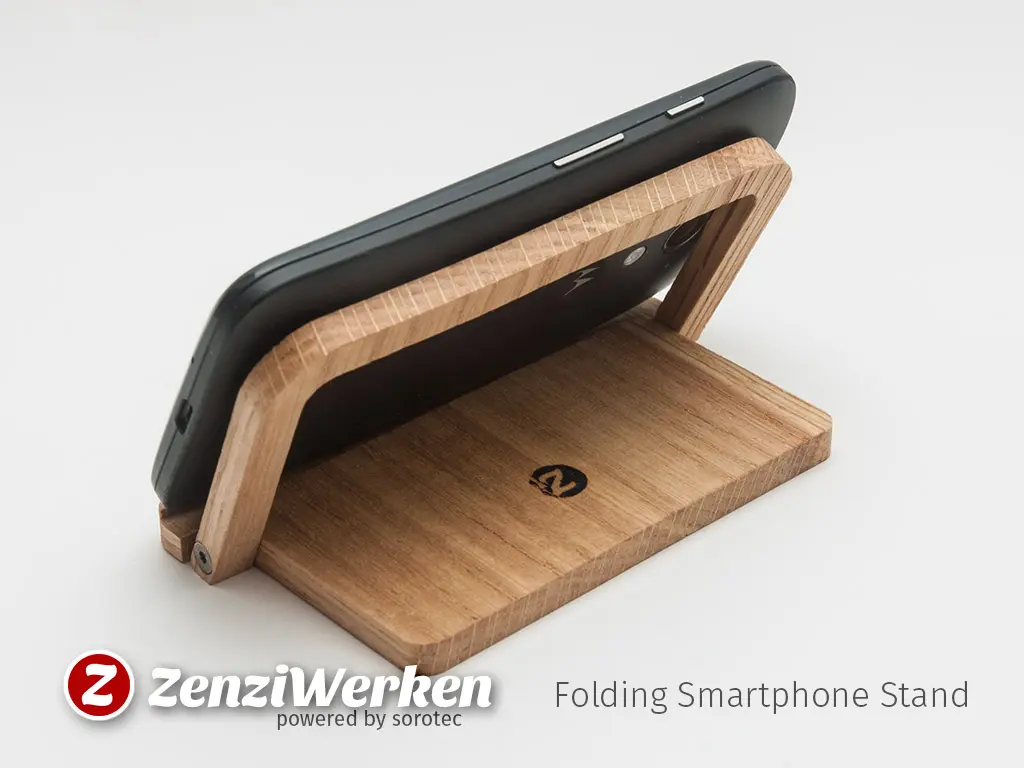

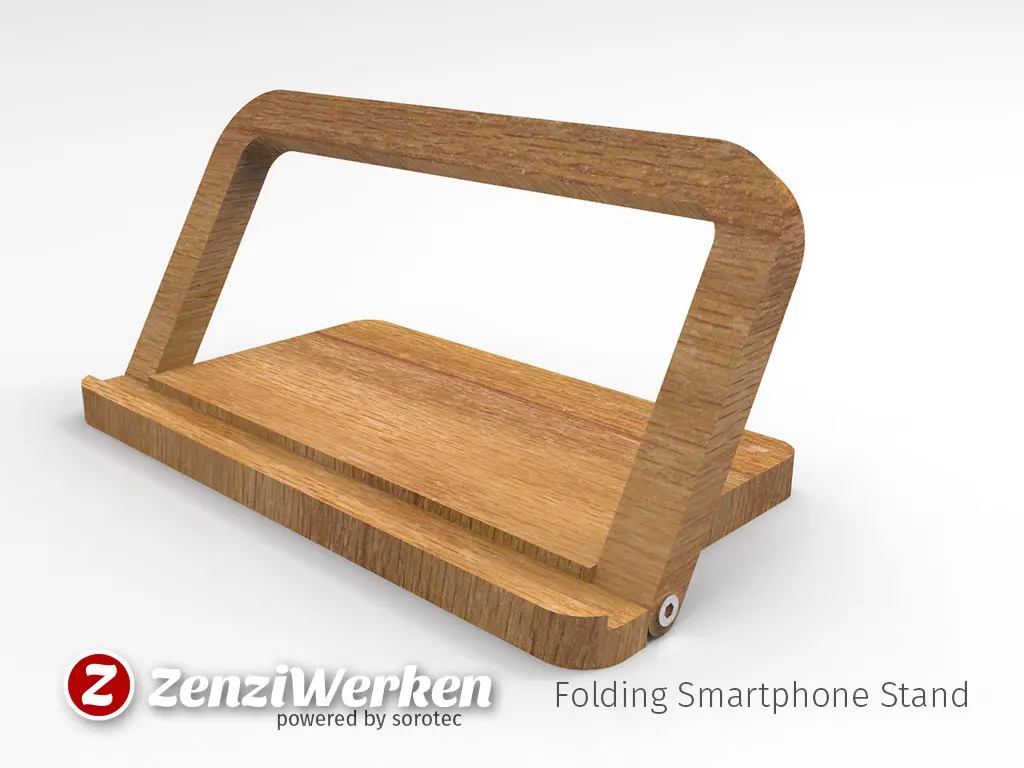

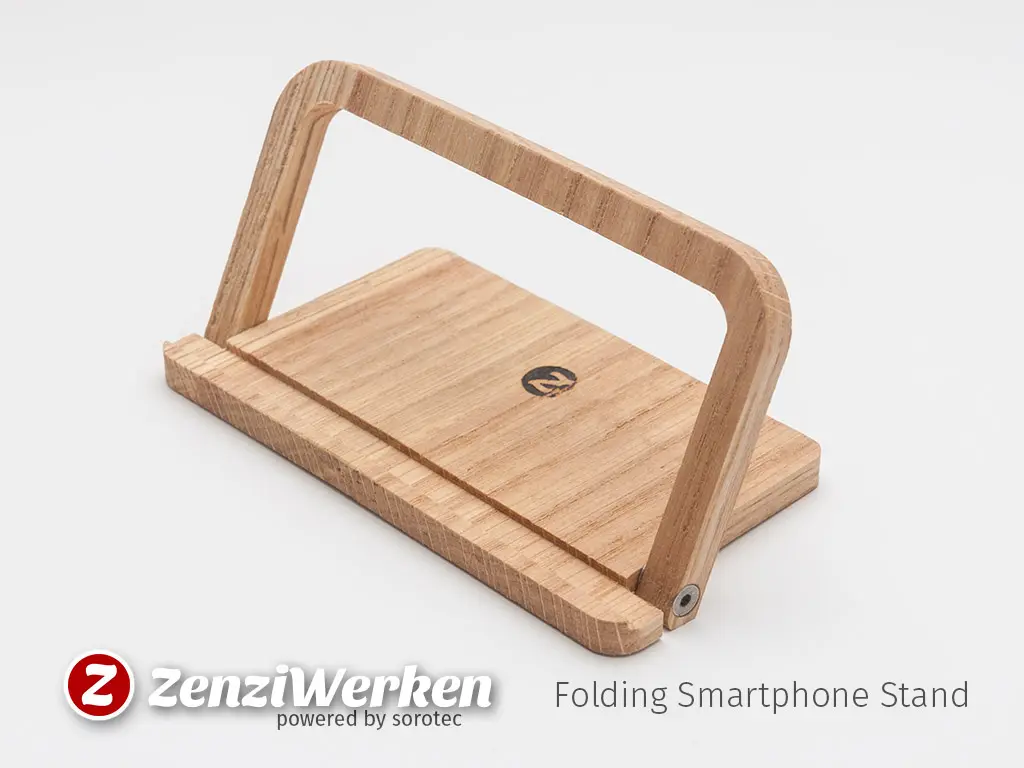

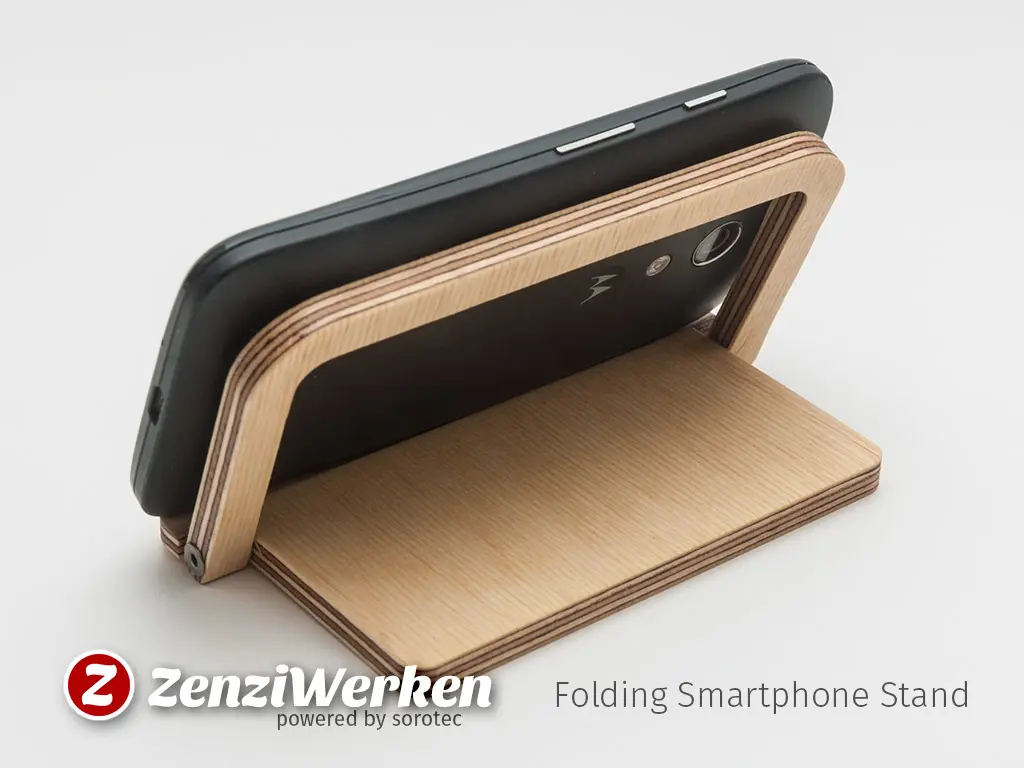

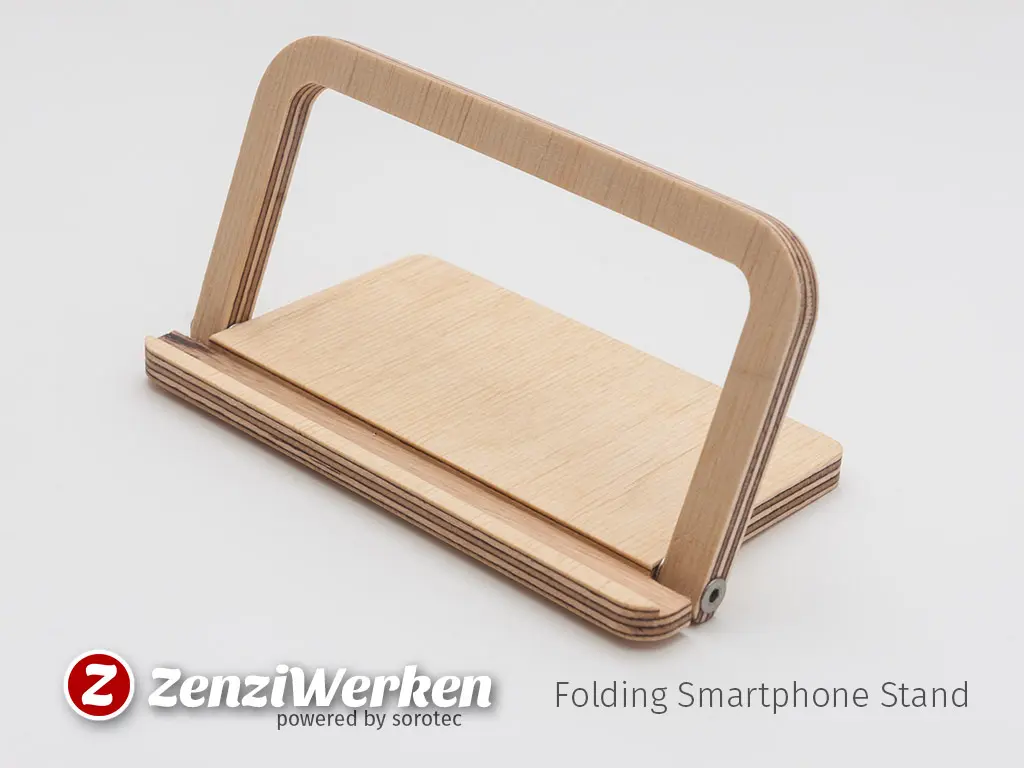

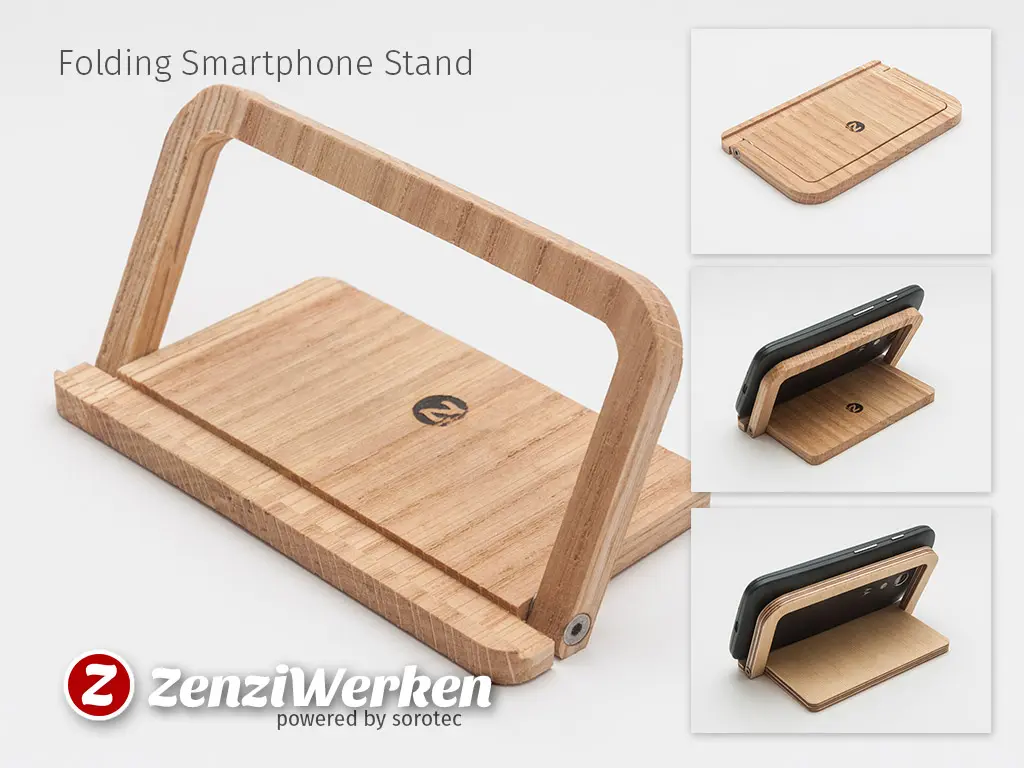

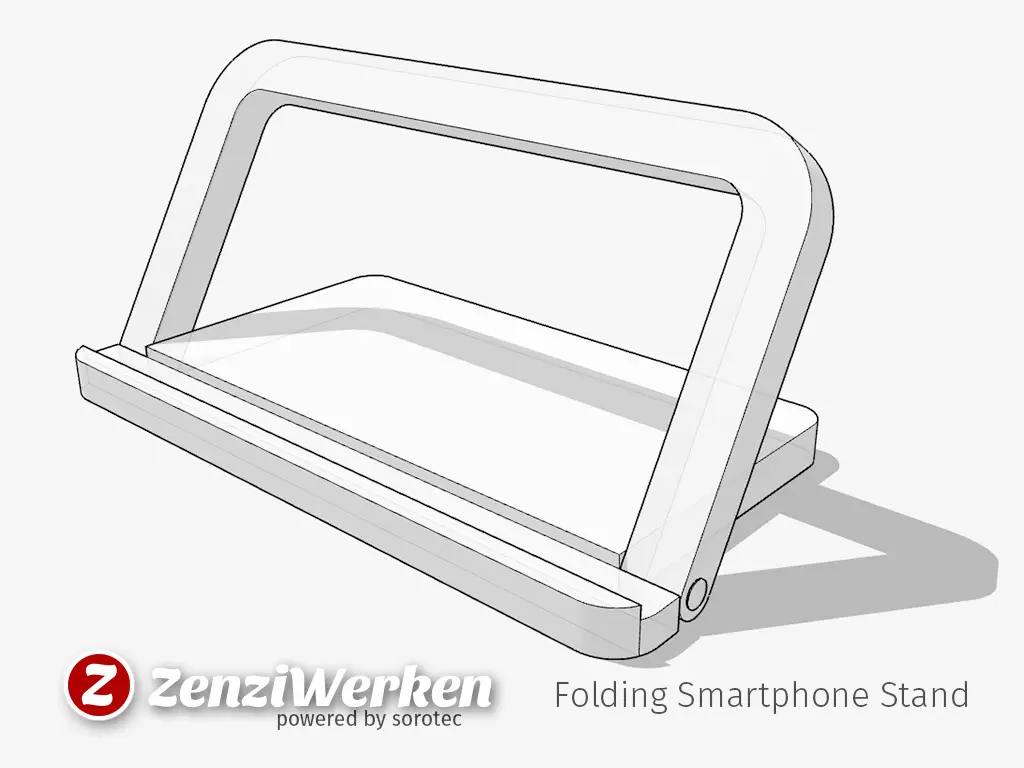

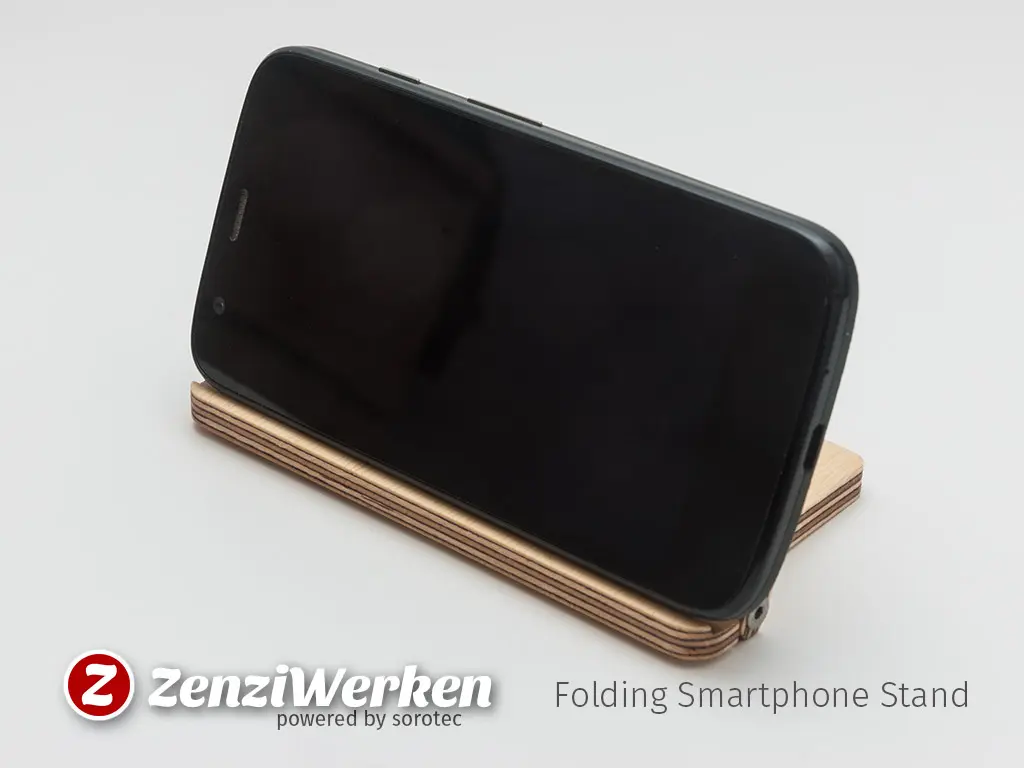

Übersicht Version aus Eiche, Rückansicht Version aus Eiche, flach gelegt Version aus Eiche, aufgestellt Version aus Eiche in Verwendung Version aus Birke, Rückansicht Version aus Birke, aufgestellt Version aus Birke in Verwendung 3D-Modell in SketchUp Rendering

zu Thingiverse spendier mir einen Kaffee kommerzielle Nutzung?

Material

  • Buchensperrholz, 6,5 mm stark, 12 cm x 8 cm
  • oder Eiche, Vollholz, 7 mm, 12 cm x 8 cm
  • 2 Schrauben, M3, 15 mm, Senkkopf mit Inbus
  • 2 Beilagscheiben
  • Lack, Öl, etc.

Zeitaufwand

  • Fräsen 5 min / 8 min
  • Schleifen / Ölen 5 min

Schwierigkeit

  • einfach

Parameter*

Parameter* (Eiche)
